Ver másHangzhou Hengnie Machinery Co., Ltd. es una empresa directa Fabricante de cajas de engranajes mezcladoras serie PL en Hangzhou, China. Nuestras cajas de engranajes para mezcladoras de alimentos agrícolas son componentes de transmisión dedicados para equipos de mezcla, que brindan un rendimiento suave y confiable a bajas velocidades con un alto torque. La estructura de la carcasa sellada evita que el lodo de fertilizante orgánico y el polvo fino penetren en la cavidad del engranaje, eliminando la corrosión interna del engranaje y los atascos, mientras que el diseño de montaje de brida compacto simplifica la alineación coaxial con el eje principal de mezcla.
La serie PL pertenece a nuestra Caja de cambios específica de la aplicación familia. En lugar de adaptar un reductor de uso general, adaptamos la carcasa, la geometría de los dientes, las especificaciones del sello de aceite y la capacidad de carga de salida a una máquina mezcladora específica y su ciclo de carga.
Tres modelos PL forman ahora el núcleo de la serie. Se ubican según el tipo de mezclador y el requisito de torque, no solo por los caballos de fuerza.

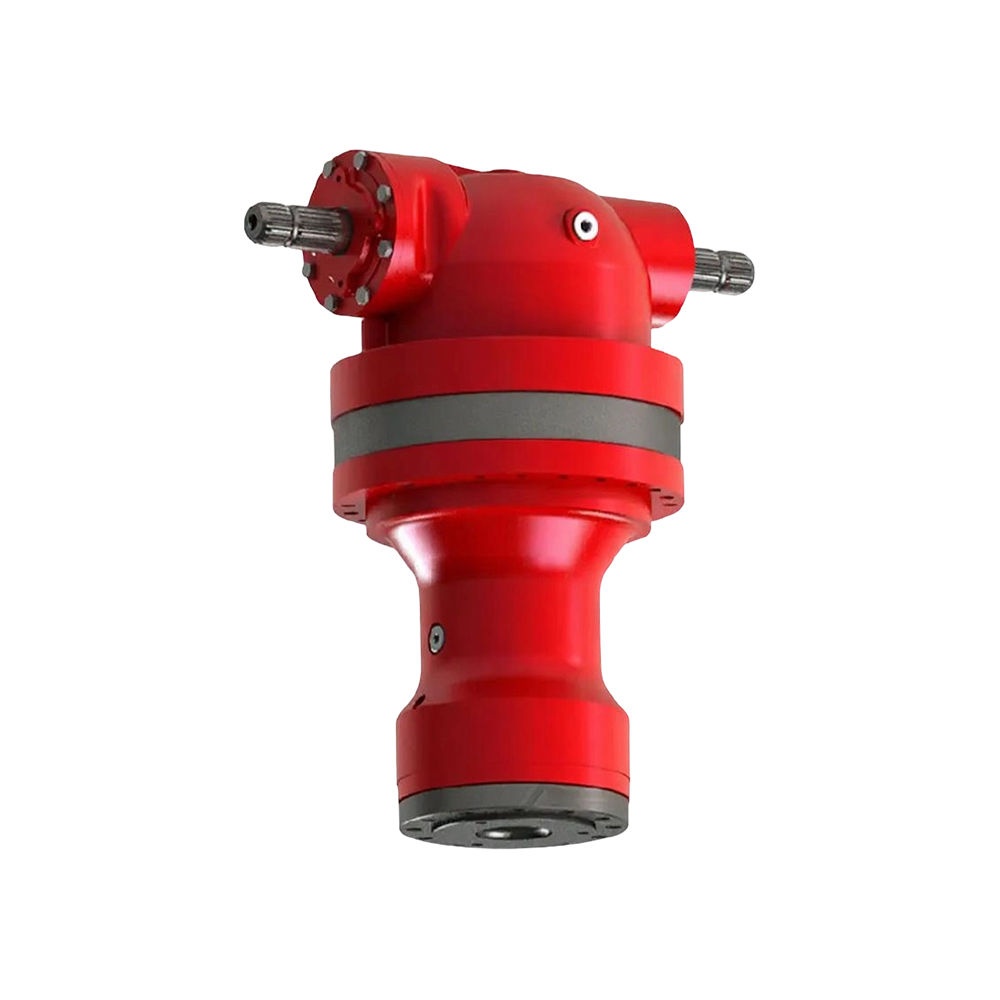

El ND PL771 es un reductor planetario de alto rendimiento para mezcladores de alimento que necesitan una alta densidad de torque en una unidad de accionamiento compacta. Normalmente se utiliza cuando la entrada de un motor eléctrico o de una PTO debe reducirse a una velocidad lenta del eje mezclador con un alto par de salida.

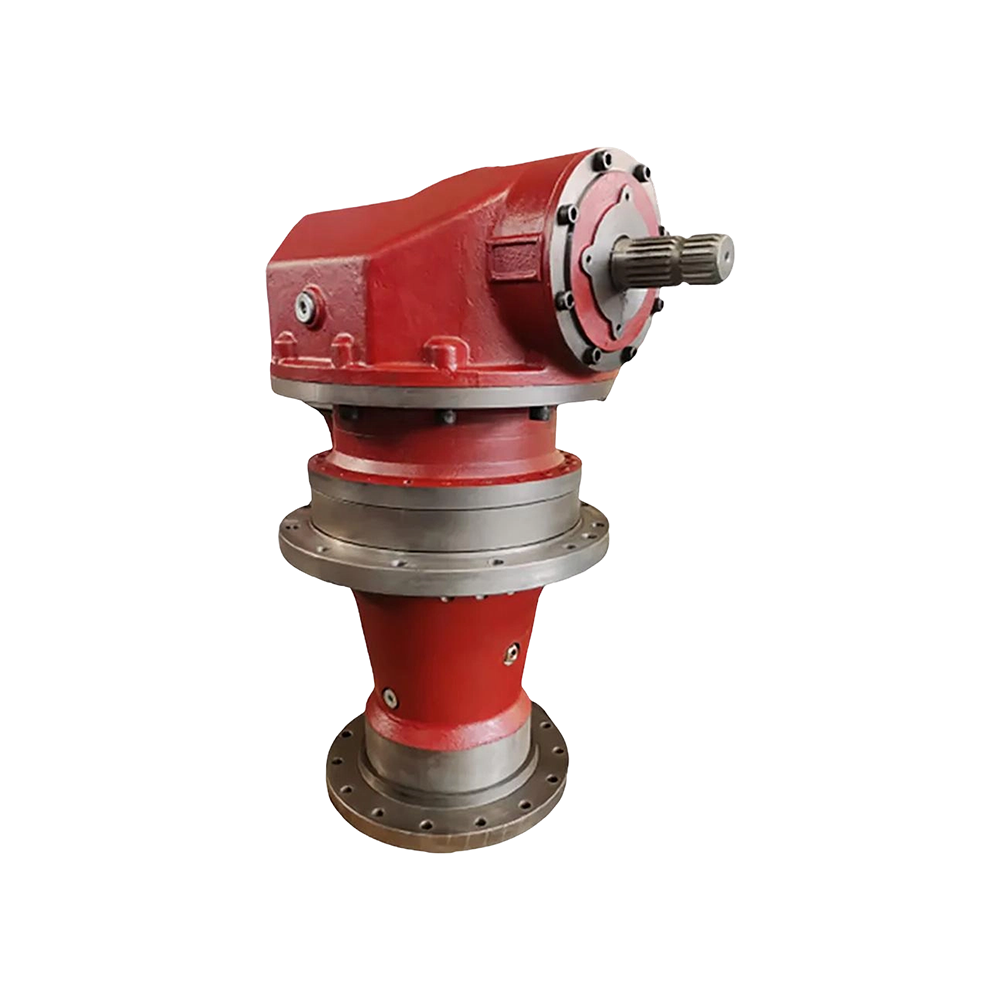

El ND PL772 está configurado alrededor de la máquina TMR de doble sinfín vertical. Su diseño de alto torque se adapta al entorno de instalación del mezclador, lo que brinda al accionamiento de doble sinfín un punto de transmisión confiable sin requerir soporte de rodamiento adicional.

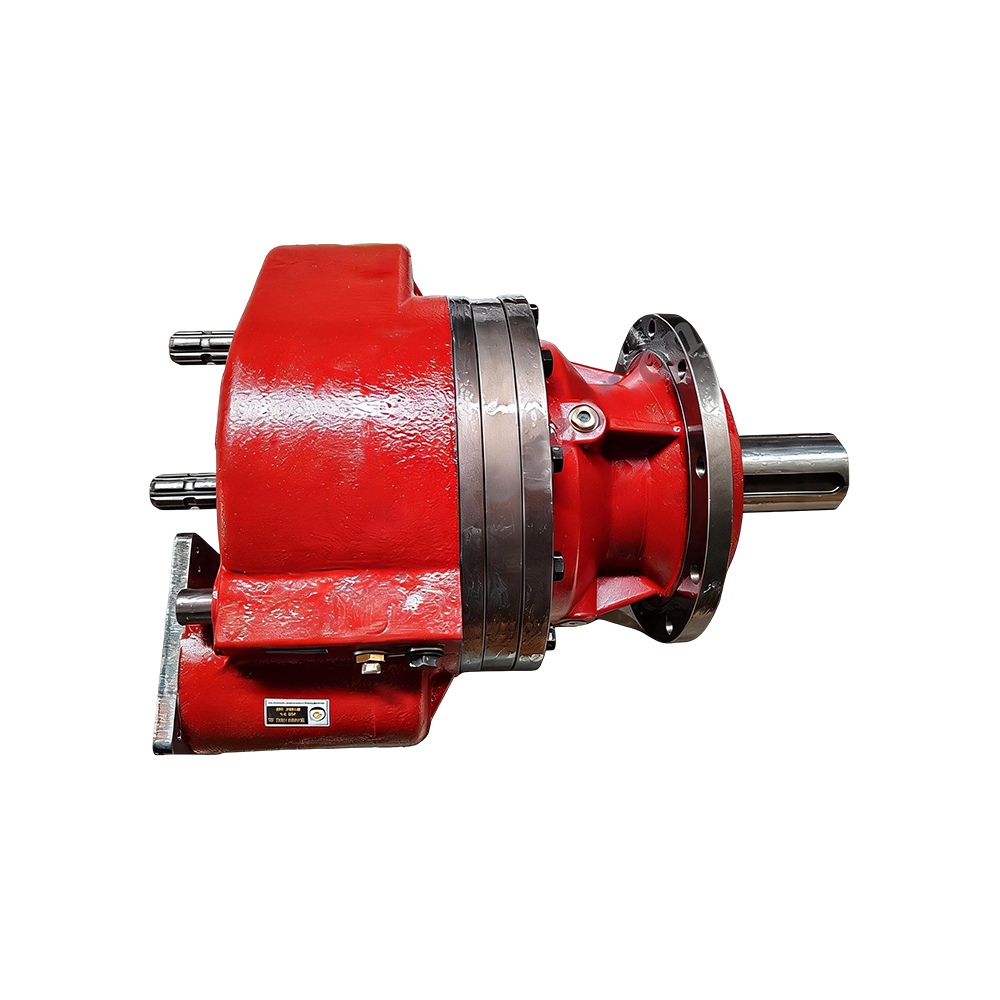

El ND PL413 es un reductor planetario versátil para transmisiones de mezcla y otra maquinaria agrícola donde una etapa planetaria compacta y una relación de reducción moderada se adaptan a la arquitectura de la máquina.
La serie PL se utiliza principalmente para equipos de mezcla de piensos agrícolas. La tarea más común es una aplicación de caja de cambios de mezclador vertical: una toma de fuerza del tractor o un motor eléctrico acciona un sinfín vertical que eleva, hace circular y mezcla la ración. En los mezcladores verticales de doble sinfín, el PL772 está alineado con la geometría de salida doble de la máquina, por lo que la transmisión se adapta al marco de mezcla en lugar de requerir un pedestal de rodamiento separado.
Las instalaciones mezcladoras estacionarias se enfrentan a las mismas condiciones de funcionamiento: la caja de engranajes está cerca de la masa de alimento, expuesta a polvo fino, líquidos derramados y golpes periódicos causados por pacas grandes o ensilado denso. Por tanto, la carcasa sellada no es una opción; Es parte de la línea base de la serie PL.
Dimensionamos las cajas de cambios PL desde el punto de trabajo, no sólo en función de la potencia del tractor. Los valores decisivos son el par en el eje mezclador y el factor de servicio durante el ciclo de trabajo previsto. Una mezcladora que procesa ensilaje y heno tiene una carga máxima diferente a la de una que procesa grano seco y concentrado.
Para cada proyecto, nuestra propuesta establece el modelo recomendado, la relación de reducción, la clasificación de torque, la velocidad de entrada, la cantidad de aceite y las dimensiones de la interfaz. Esto proporciona al diseñador de la máquina una base verificable para la integración y futuros pedidos de repuestos.
Los modelos PL se suministran como unidades de catálogo estándar o modificados para un mezclador específico. La entrada y la salida se pueden organizar para que coincidan con la fuente de accionamiento y el bastidor de la máquina: entrada de brida del motor o PTO, salida sólida o estriada, direcciones de rotación alternativas y diferentes pilotos de brida.
La producción personalizada es nuestro negocio principal. Desarrollamos y fabricamos cajas de cambios según sus dibujos, muestras o datos de condiciones de trabajo, abarcando diseño, prototipos y producción en masa. Nuestro equipo de I+D revisa los límites de instalación antes de cotizar para evitar revisiones repetidas del diseño.
Cuando la envoltura PL todavía no encaja, se puede desarrollar una caja de cambios totalmente no estándar a través de nuestro Cajas de cambios personalizadas programa.
La mayoría de los clientes son fabricantes de mezcladores OEM que ensamblan la caja de cambios PL en su propia máquina. Lo respaldamos con planos acotados, guías de instalación y consulta técnica durante el primer montaje. El diseño compacto de montaje con brida reduce el trabajo de alineación en la línea de producción.
Para programas más grandes, podemos suministrar un paquete de transmisión completo: caja de cambios, PTO o eje de entrada, elementos de acoplamiento y accesorios de transmisión asociados, de modo que el fabricante del mezclador recibe una línea de transmisión coordinada. Para los sistemas mezcladores inteligentes, podemos coordinar la caja de cambios con los puntos de control y monitoreo de la máquina, incluidos los requisitos de detección de velocidad, comportamiento de arranque y parada y monitoreo de torque.
La producción se organiza como fabricante directo con procesamiento y montaje final internos. La gestión de calidad sigue el sistema ISO y un triple mecanismo de control de material entrante, seguimiento del proceso e inspección del producto final.
Para cajas de engranajes PL personalizadas, podemos organizar pruebas de rendimiento y pruebas de aceptación en fábrica, y proporcionar informes de inspección, registros de pruebas y documentos completos de envío de exportación. El embalaje de exportación se prepara según destino y ruta logística, con protección para transporte marítimo de larga distancia.
La carcasa PL sellada protege los rodamientos y los dientes de los engranajes de lodo y polvo, reduciendo el desgaste relacionado con la contaminación. El mantenimiento de rutina consiste principalmente en cambios periódicos de aceite, inspección de sellos y reapriete de pernos. Documentamos el tipo y la cantidad de aceite en el manual suministrado con cada unidad.
Las piezas de repuesto originales están disponibles a través de nuestro Repuestos y componentes de cajas de cambios rango. Los engranajes, ejes y sellos coincidentes se fabrican según el mismo estándar de dibujo que las unidades de producción, por lo que el reemplazo en campo no cambia el patrón de contacto del engranaje.
Luego de la entrega, brindamos planos técnicos, manuales de especificaciones, guías de instalación, consulta técnica remota y seguimiento del proyecto. Este apoyo continúa a través del programa de producción propio del fabricante de hormigoneras.
Para preparar una propuesta concreta en lugar de un presupuesto genérico, necesitamos el punto de trabajo del mezclador, no sólo el número de modelo. La siguiente tabla es la lista de verificación de aportes del proyecto que utilizan nuestros ingenieros.
| Entrada del proyecto | Por qué es importante | como lo usamos |
|---|---|---|
| Tipo de mezclador y disposición del sinfín | La máquina vertical simple, vertical doble o estacionaria cambia el requisito de salida. | Selecciona el modelo PL y la disposición de salida. |
| Fuente de unidad y velocidad de entrada | La toma de fuerza, el motor eléctrico o el motor hidráulico tienen diferentes características de entrada. | Define el eje de entrada, brida o adaptador y la velocidad de entrada para el cálculo de la relación. |
| Velocidad de salida requerida o velocidad del sinfín mezclador | La velocidad del sinfín determina el rendimiento de la mezcla y la textura de la ración. | Establece la relación de reducción y comprueba el comportamiento térmico. |
| Par, tipo de ración y ciclo de trabajo | El ensilaje, el heno, la paja y los minerales crean diferentes picos de carga. | Selecciona la clasificación del engranaje, el factor de servicio y el tamaño de la carcasa. |
| Espacio de montaje y conexión del eje de mezcla | La brida piloto, el círculo de pernos, el diámetro del eje y el chavetero deben coincidir. | Confirma el montaje de brida compacto y la especificación del eje de salida. |
| Medio ambiente y nivel de contaminación. | El polvo, la humedad y el lodo definen las necesidades de sellado y protección. | Configura el tipo de sello, respiradero, pintura y protectores opcionales. |
| Programación de prototipos y volumen de OEM | La producción en serie necesita lotes controlados y plazos de entrega predecibles. | Planifica la capacidad del taller, los puntos de inspección y los hitos de envío. |
Los dibujos dimensionales, una carcasa de muestra o una fotografía de la línea de transmisión original nos ayudan a adaptar la interfaz más rápidamente. Devolvemos una propuesta técnica con el modelo recomendado, relación, margen de torque, dimensiones de la interfaz y alcance de la documentación.
¿Qué modelo PL debo elegir para un mezclador TMR de doble sinfín vertical? El ND PL772 es el modelo configurado para máquinas TMR de doble sinfín vertical. Está diseñado teniendo en cuenta los requisitos de alto par y el entorno de instalación de ese tipo de máquina. Si su mezcladora utiliza un número diferente de sinfines o posición de accionamiento, utilizamos los datos de torque y montaje para seleccionar entre PL771, PL413 o una variante PL personalizada.
¿Se puede modificar la serie PL para un mezclador que estamos desarrollando? Sí. La personalización es nuestro negocio principal. Desarrollamos y fabricamos en base a dibujos, muestras o sus datos de condiciones de trabajo, abarcando diseño, prototipo y producción en masa. La revisión de ingeniería comienza antes de la cotización, para que la configuración propuesta coincida con el espacio de instalación y el ciclo de carga.
¿Cómo protege la carcasa sellada la caja de engranajes durante el funcionamiento del mezclador de alimentos? La suspensión orgánica y el polvo fino se mantienen fuera de la cavidad del engranaje, por lo que los engranajes y los cojinetes no quedan expuestos al material corrosivo y abrasivo que normalmente causa atascos y desgaste prematuro. El montaje de brida compacto también mantiene la unidad alineada con el eje principal de mezcla, lo que reduce la tensión en el sello de salida.
¿Qué necesita de nosotros para una cotización de la serie PL? Los datos de entrada más útiles son el tipo de mezclador, la configuración del sinfín, la fuente de accionamiento y la velocidad de entrada, la velocidad de salida requerida o la relación de reducción, el par o la densidad de la ración, las dimensiones de montaje y la conexión al eje de mezcla. Con ellos, podemos proponer un modelo específico en lugar de una aproximación de catálogo.
¿Apoya proyectos OEM y de exportación? Somos un fabricante directo con procesamiento, montaje e inspección internos, y apoyamos programas ODM/OEM. La mayoría de nuestros productos exportados van a Europa, América y Australia. Para proyectos internacionales, proporcionamos documentación técnica, embalaje de exportación, registros de inspección y soporte técnico remoto después de la entrega.
