Cajas de cambios de la serie BA con carcasa de aluminio

En Hangzhou Hengnie Machinery Co., Ltd., diseñamos y fabricamos componentes de accionamiento agrícola desde nuestra fábrica en Hangzhou, China. como un Fabricante de cajas de engranajes con carcasa de aluminio agrícola serie BA , suministramos cajas de engranajes cónicos en espiral de ángulo recto que cambian la dirección de transmisión en 90 grados mientras mantienen una masa baja, una alta disipación de calor y un sellado lo suficientemente hermético para el trabajo de campo. Las cajas de engranajes con carcasa de aluminio agrícola de esta familia se utilizan en empacadoras, esparcidores de fertilizantes, gradas rotativas y posiciones de transmisión agrícolas en general donde una carcasa de aluminio liviana es una ventaja real.

Serie BA dentro del programa de transmisión de Hengnie

Nuestra serie BA es la rama de carcasas de aluminio de un programa más amplio de cajas de cambios agrícolas. Se encuentra al lado de nuestro Cajas de cambios de hierro fundido serie B y el Caja de cambios específica de la aplicación familias, ofreciendo a los fabricantes de máquinas una clara elección de materiales. El hierro fundido sigue siendo la respuesta correcta para cargas de choque de alto impacto; Las cajas reductoras con carcasa de aluminio responden al problema opuesto: equipos sensibles al peso, ambientes corrosivos, funcionamiento continuo e instalaciones donde la caja reductora forma parte de una estructura que debe permanecer liviana.

La gama BA no es un chasis único. Incluye unidades compactas de eje sólido, transmisiones agrícolas de eje estriado, cajas de distribución de 3 vías y doble salida, cajas de engranajes de montaje vertical y pequeños accionamientos para empacadoras, cabrestantes y equipos auxiliares. Para los fabricantes de equipos originales, esto significa que el cambio de dirección, la relación, el estándar del eje y la posición de montaje se pueden adaptar al implemento en lugar de forzar la máquina alrededor de una caja genérica.

Gama de la serie BA y ajuste de aplicaciones

Serie Geometría de accionamiento Disposición de salida Ajuste de la aplicación
BA73 Bisel en espiral de 90° Ejes macizos Accionamientos compactos en ángulo recto para automatización, transportadores, embalaje y equipos agrícolas auxiliares
BA1082 Bisel en espiral de 90° eje estriado Cosecha, fertilización y transmisión agrícola general a 540 rpm de entrada PTO
BA802 ángulo recto de 3 vías Salidas duales Máquinas multicomponente que necesitan distribución de energía sincronizada

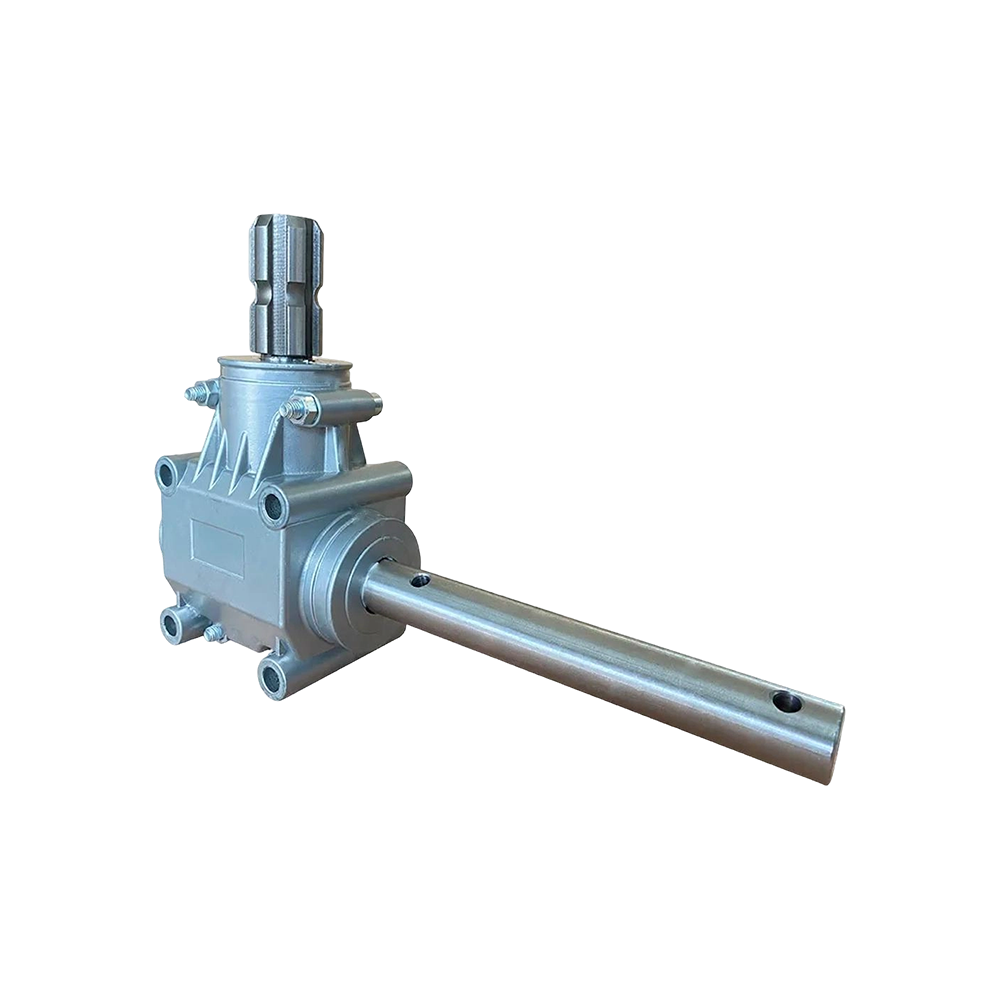

ND BA801 bisel de 90° Transmisión agrícola Accionamientos ligeros en ángulo recto para equipos agrícolas en general

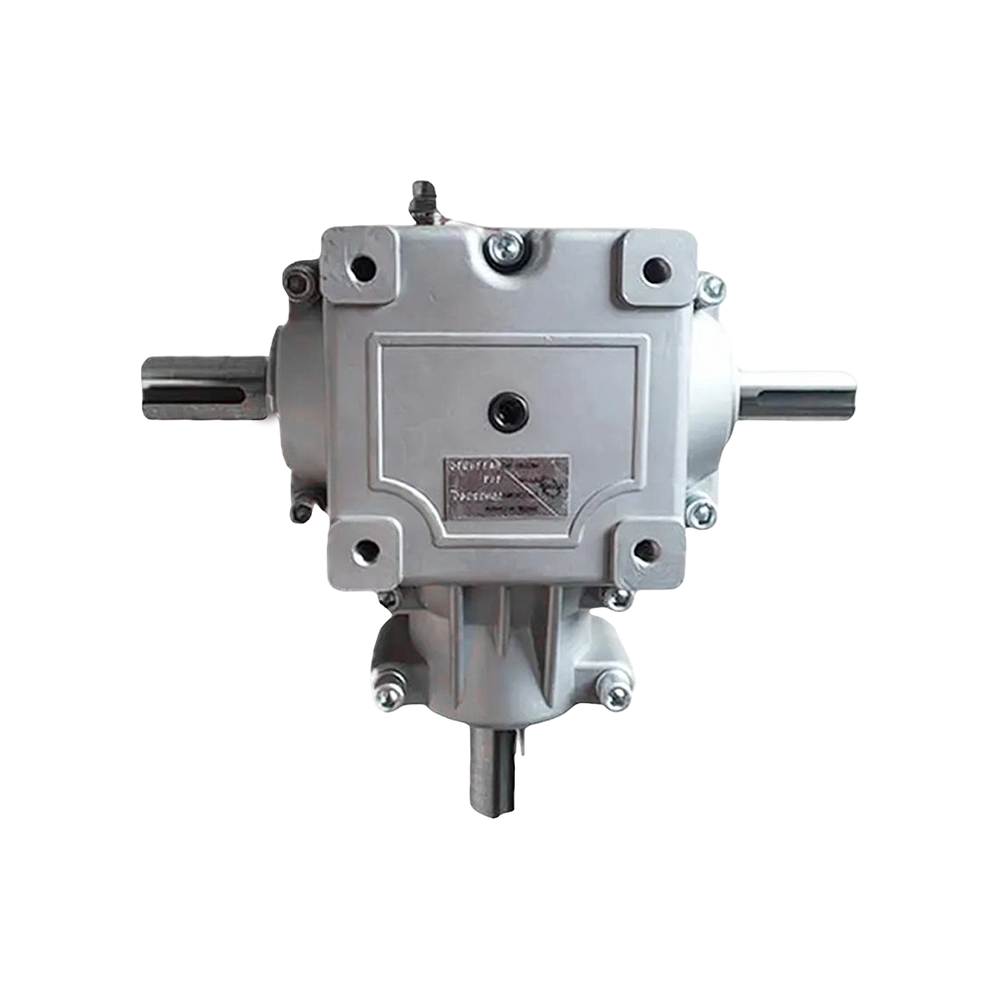

ND BA114 bisel de 90° Transmisión de empacadora Puntos de accionamiento para maquinaria empacadora agrícola

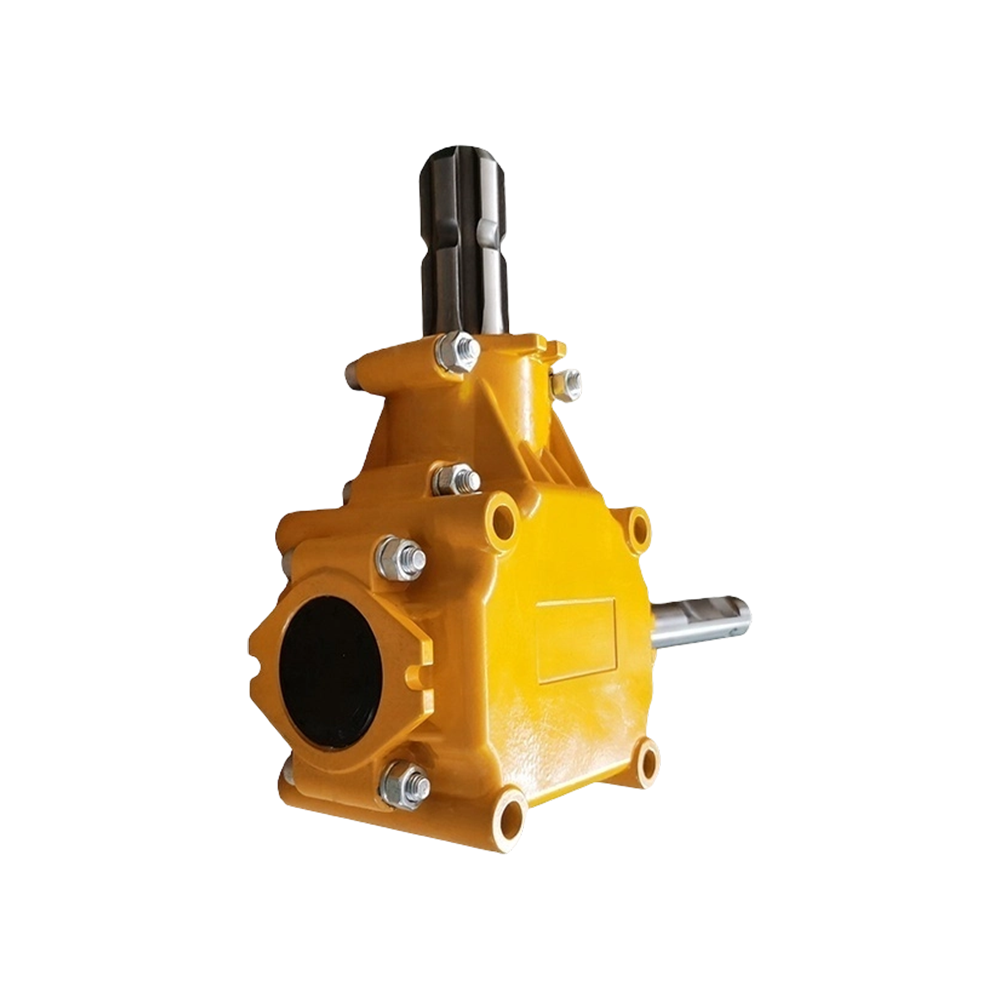

ND BA902 bisel de 90° Montaje vertical Implementos agrícolas que requieren orientación vertical de entrada o salida.

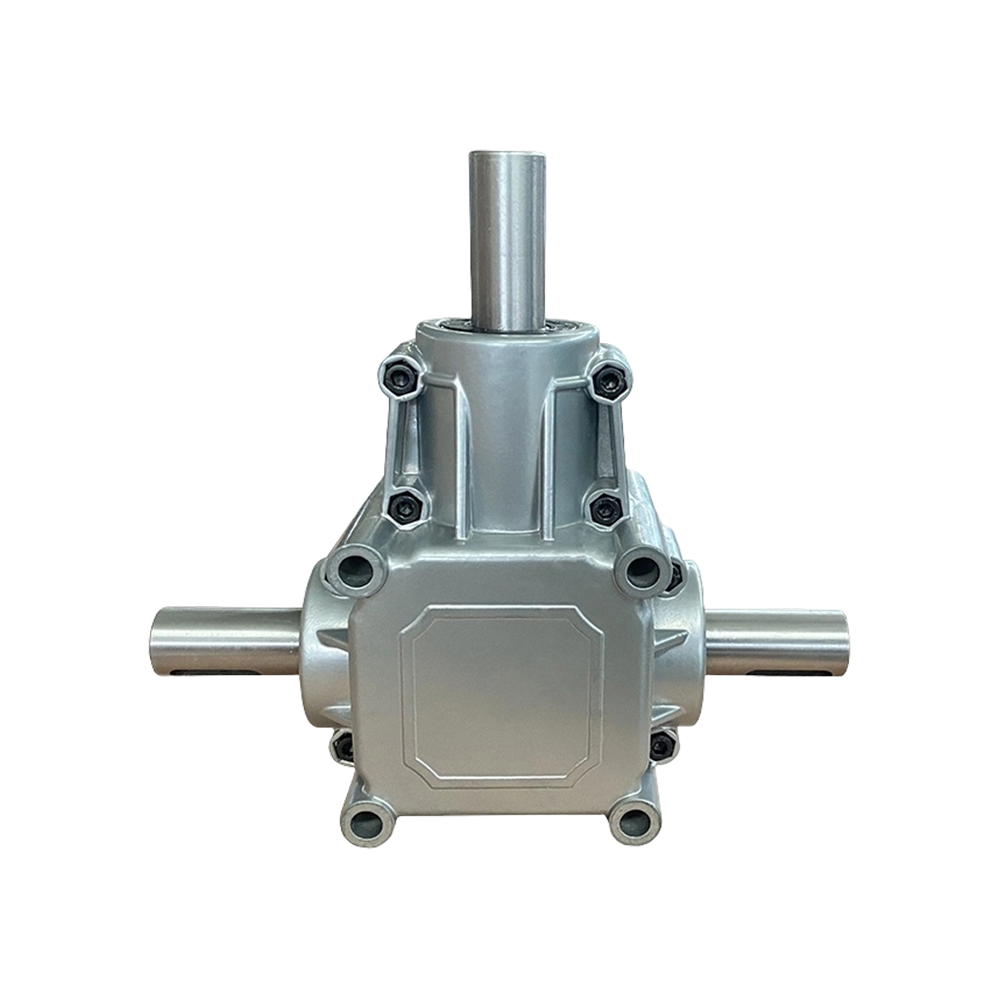

ND BA901 Bisel compacto Mini unidad Mini cabrestante y pequeña maquinaria agrícola.

Elecciones de materiales y construcción.

Las cajas de engranajes de aluminio de la serie BA utilizan una carcasa de aleación de aluminio fundido que mantiene la unidad lo suficientemente liviana para los marcos de implementos suspendidos y al mismo tiempo mantiene la rigidez necesaria para un engrane limpio de los engranajes. La carcasa aleja el calor de los cojinetes y los puntos de contacto de los engranajes, lo cual es importante cuando una empacadora o esparcidor funciona un día completo bajo carga. El mismo material brinda resistencia natural a la corrosión contra el polvo de fertilizantes, los productos químicos pulverizados y la humedad del campo.

Internamente, la serie utiliza engranajes cónicos en espiral mecanizados con precisión. En comparación con los engranajes cónicos rectos, los dientes de los engranajes cónicos en espiral se engranan más progresivamente, lo que reduce la vibración y el ruido y mejora la consistencia del contacto. Los espacios en blanco de los engranajes se mecanizan y combinan para que el patrón de contacto de los dientes permanezca estable en todo el rango de velocidades de trabajo, y la carcasa está sellada para mantener el polvo, el agua y los residuos de cultivos alejados de la cámara de engranajes.

Especificaciones críticas y datos de selección.

Para las unidades BA agrícolas, 540 rpm es la velocidad de entrada normal de la TDF que diseñamos. Las clasificaciones dependen de la relación, la disposición de los rodamientos y la configuración del eje, por lo que especificamos el punto de trabajo completo en lugar de un único valor de torsión universal.

  • BA1082: relación 2,9:1 a 1:2,9; 10 a 25 CV; par de entrada 132–330 N·m; par de salida 59–382 N·m; distancia de montaje 108 × 108 mm.
  • BA802: relación 3,25:1 a 1:3,15; 3 a 11 CV; par de entrada 39–143 N·m; par de salida 21–173 N·m; distancia de montaje 80 × 80 mm.
  • Formato de salida: Eje macizo, eje estriado o eje estriado doble según serie.
  • Rotación y relación: Confirmamos la dirección de rotación de entrada/salida y el aumento o reducción de la velocidad antes del muestreo.

Esas cifras son puntos de partida para la selección, no un sustituto de una revisión completa del ciclo de trabajo. Cuando un OEM especifica una velocidad de PTO diferente, un período de carga continua o un estándar de eje diferente, regresamos con la configuración BA más cercana e identificamos dónde una carcasa de hierro fundido o de aplicación específica sería una mejor opción mecánica.

Configuración, montaje e integración de línea.

La gama BA se configura en función del diseño de la máquina. Las unidades se pueden montar horizontal, verticalmente o como cajas de distribución de múltiples salidas. El diseño de montaje vertical BA902 se adapta a implementos donde se deben apilar los centros de entrada y salida, mientras que el diseño de 3 vías BA802 ofrece una entrada y dos salidas estriadas sincronizadas para máquinas combinadas que tienen que accionar varias secciones de trabajo a la misma velocidad.

Las conexiones de eje estriado se utilizan cuando la transmisión positiva es crítica. Reducen el riesgo de deslizamiento bajo cargas de campo alternas y simplifican el montaje y el servicio en comparación con los ajustes con llave o cónicos. Para las líneas de máquinas, integramos la caja de cambios con los ejes de transmisión, bridas y soportes circundantes para que toda la ruta de transmisión se aborde en la etapa de diseño.

Calidad, inspección y aceptación.

El control de calidad en Hengnie se basa en el sistema de gestión de calidad ISO, con control de materiales entrantes, seguimiento de procesos e inspección del producto final. Durante la producción verificamos la precisión dimensional, el rendimiento de los engranajes, el sellado, el estado del ensamblaje, el acabado de la superficie y la consistencia de la placa de identificación. Antes del envío, las cajas de engranajes terminadas se prueban y se preparan para el cliente los registros de inspección y pruebas pertinentes.

Para pedidos personalizados y de gran volumen, podemos organizar pruebas de aceptación en fábrica y revisión de la documentación final como parte del cronograma del proyecto. Se presta especial atención al sellado en las cajas de engranajes de aluminio porque el material de la carcasa se comporta de manera diferente al hierro fundido bajo expansión térmica, y un sello confiable es lo que mantiene la humedad fuera de las cavidades del rodamiento.

Personalización e ingeniería ODM/OEM

La producción personalizada es fundamental para nuestro trabajo. Desarrollamos cajas de cambios a partir de dibujos de clientes, muestras y descripciones de las condiciones de trabajo, y gestionamos todo el camino desde el diseño hasta el prototipo y la producción en masa. Nuestros ingenieros participan antes de realizar el pedido, revisando el par, la velocidad, los límites de instalación, los ciclos de trabajo esperados y los requisitos del mercado final para que la primera muestra tenga muchas más posibilidades de ser correcta.

Suministramos bajo las marcas ND, AG y DY y respaldamos proyectos OEM internacionales con consulta técnica durante el desarrollo y después de la entrega. Si la familia BA es cercana pero no exacta, la Cajas de cambios personalizadas La ruta nos permite modificar carcasas, extremos de eje, relaciones o disposiciones de sellado sin perder la disciplina de producción de una línea de fábrica estandarizada.

Mantenimiento, repuestos y soporte de entrega.

Las cajas de engranajes con carcasa de aluminio se eligen en parte para reducir el mantenimiento: la carcasa resiste la corrosión y el diseño sellado reduce la frecuencia del servicio interno. Se sigue aplicando el mantenimiento normal del implemento, incluidas comprobaciones del nivel de aceite, inspección de sellos y comprobaciones de torsión en las conexiones del eje. Para máquinas de larga duración, suministramos repuestos y componentes de cajas de cambios, como engranajes cónicos, ejes y ejes de toma de fuerza, para que las reparaciones en el campo no dependan de un reemplazo completo de la caja de cambios.

La documentación se incluye con cada proyecto: dibujos, manuales de especificaciones, guías de instalación, lista de materiales y listas de embalaje. Para entregas en el extranjero, las cajas de cambios se preparan con embalaje de exportación diseñado para transporte marítimo y de larga distancia. Después de la entrega, nuestros ingenieros brindan consulta remota, análisis de fallas y soporte de seguimiento durante la vida útil de la máquina.

Información que utilizamos para configurar su solución

Para preparar una configuración y una cotización, trabajamos desde el punto de operación real en lugar de solo un número de modelo. Incluya la mayor cantidad posible de lo siguiente:

  • Tipo de máquina objetivo y posición de conducción exacta.
  • Velocidad de la TDF, potencia de entrada y ciclo de trabajo esperado.
  • Relación requerida, velocidad de salida o par de salida.
  • Requisito de eje: macizo, estriado, doble, enchavetado, con dimensiones o estándar.
  • Orientación de montaje, distancia de montaje y espacio de instalación disponible.
  • Detalles ambientales: polvo, humedad, exposición química, frecuencia de lavado y temperatura ambiente.
  • Volumen de pedido objetivo, mercado de destino y requisitos de embalaje.
  • Cualquier dibujo, muestra o pieza existente para realizar ingeniería inversa.

Con esos detalles podemos devolver una serie BA específica, el formato de eje, el nivel y la relación de sellado correctos, y una visión clara de cualquier pieza que deba ser manejada por nuestras líneas de productos de hierro fundido o de aplicaciones específicas.

Preguntas frecuentes

¿Qué velocidad de TDF soportan las cajas de cambios agrícolas BA?

Las unidades BA agrícolas estándar que suministramos tienen un tamaño de entrada de TDF de alrededor de 540 rpm, que es la velocidad más común para los tipos de máquinas de esta familia. Si su implemento usa 1000 rpm u otra velocidad de entrada, revisamos el juego de engranajes y la disposición de cojinetes antes de proponer una configuración para que no se asuma la clasificación.

¿Puede una caja de cambios con carcasa de aluminio reemplazar una caja de cambios de hierro fundido en el mismo implemento?

No siempre. Las cajas de cambios de aluminio ofrecen una ventaja real en cuanto a peso y corrosión, pero son más adecuadas para condiciones de potencia moderada y carga estable. Para implementos con cargas de impacto severas, como labranza rotativa pesada o astillas de madera, nuestras cajas de engranajes de hierro fundido Serie B suelen ser la mejor opción técnica. Recomendamos el material de la carcasa de acuerdo con el uso real de la máquina, no el precio más bajo.

¿Qué opciones de eje de salida están disponibles en la serie BA?

BA73 está construido con ejes de salida sólidos, mientras que BA1082 usa un eje estriado y BA802 proporciona salidas estriadas dobles. Otros modelos de la familia BA cubren diseños de transmisión agrícola, empacadora, montaje vertical y minitransmisión. Si el diámetro del eje requerido, el estándar de estrías o el chavetero difieren de nuestro estándar, esa es la personalización más común que realizamos.

¿Qué documentación se proporciona con un pedido de caja de cambios OEM?

Cada pedido va acompañado de los dibujos dimensionales pertinentes, el manual de especificaciones, la guía de instalación, la lista de materiales y la lista de embalaje. Para proyectos más grandes también proporcionamos registros de inspección e informes de prueba. Si lo solicita, podemos coordinar una revisión de aceptación en fábrica antes de empacar los productos para su exportación.
