Cajas de cambios de accionamiento hidráulico

Hangzhou Hengnie Machinery Co., Ltd. diseña y fabrica la serie D Fabricante de cajas de engranajes de accionamiento hidráulico gama en nuestra fábrica en Zhejiang, China. Estas unidades están diseñadas para maquinaria agrícola que recibe energía de un motor hidráulico en lugar de un eje de toma de fuerza del tractor. Se reserva una brida de motor hidráulico estándar en el extremo de entrada, de modo que el motor se conecta directamente a la caja de cambios sin una placa adaptadora, y el circuito hidráulico completo permanece compacto y fácil de encaminar en el implemento.

Esta categoría cubre nuestra familia de cajas de engranajes de accionamiento hidráulico agrícola: unidades de la serie D de hierro fundido dimensionadas para equipos de fertilización de huertos, esparcidores de fertilizantes orgánicos, aplicadores de estiércol y sistemas generales de transmisión hidráulica agrícola. Apoyamos proyectos OEM con modelos estándar, configuraciones de eje modificadas y diseños ODM totalmente personalizados. Además de la serie D, nuestra gama completa de transmisiones agrícolas incluye transmisiones de ángulo recto, de eje paralelo y Caja de cambios específica de la aplicación serie para otros implementos.

Productos y categorías relacionados

Nuestro portafolio también incluye Caja de cambios de alto par ND D296 para esparcidor de fertilizantes para huertos para aplicaciones con diferentes rangos operativos, interfaces o requisitos de integración.

Construcción de la serie D e integración del motor hidráulico

Nuestra caja de cambios hidráulica serie D utiliza una carcasa de hierro fundido de una sola pieza. Esto le da a la junta de brida una alta precisión de mecanizado y reduce el riesgo de fugas de aceite en la interfaz del motor, incluso cuando la presión fluctúa durante la operación en el campo. El conjunto de engranajes cónicos internos está rectificado, lo que mantiene estable la salida de torsión bajo frecuentes ciclos de arranque y parada y las cargas de impacto típicas de terrenos accidentados en huertos.

  • Brida del motor hidráulico directo en la entrada, sin placa adaptadora intermedia
  • Cuerpo de hierro fundido de una sola pieza para mayor rigidez, resistencia a la presión y consistencia de sellado.
  • Juego de engranajes cónicos rectificados con precisión para una transmisión estable bajo fluctuaciones de presión
  • Múltiples diámetros de eje y relaciones de velocidad fijas para adaptarse a diferentes cilindradas del motor
  • Envoltura compacta para instalación dentro de diseños de chasis esparcidores estrechos

Debido a que la caja de cambios es impulsada directamente por un motor hidráulico, es adecuada para equipos donde la disponibilidad de la PTO es limitada, donde la velocidad debe ajustarse independientemente de la velocidad del motor del tractor o donde el punto de transmisión está lejos del eje de la PTO.

Aplicación adecuada para esparcimiento de fertilizantes y accionamientos hidráulicos agrícolas

La gama de la serie D está orientada a equipos de aplicación de materiales y esparcimiento de fertilizantes. Los mismos principios de construcción se aplican a los accionamientos hidráulicos agrícolas generales donde se requiere una carcasa de hierro fundido y una transmisión estable de engranajes cónicos.

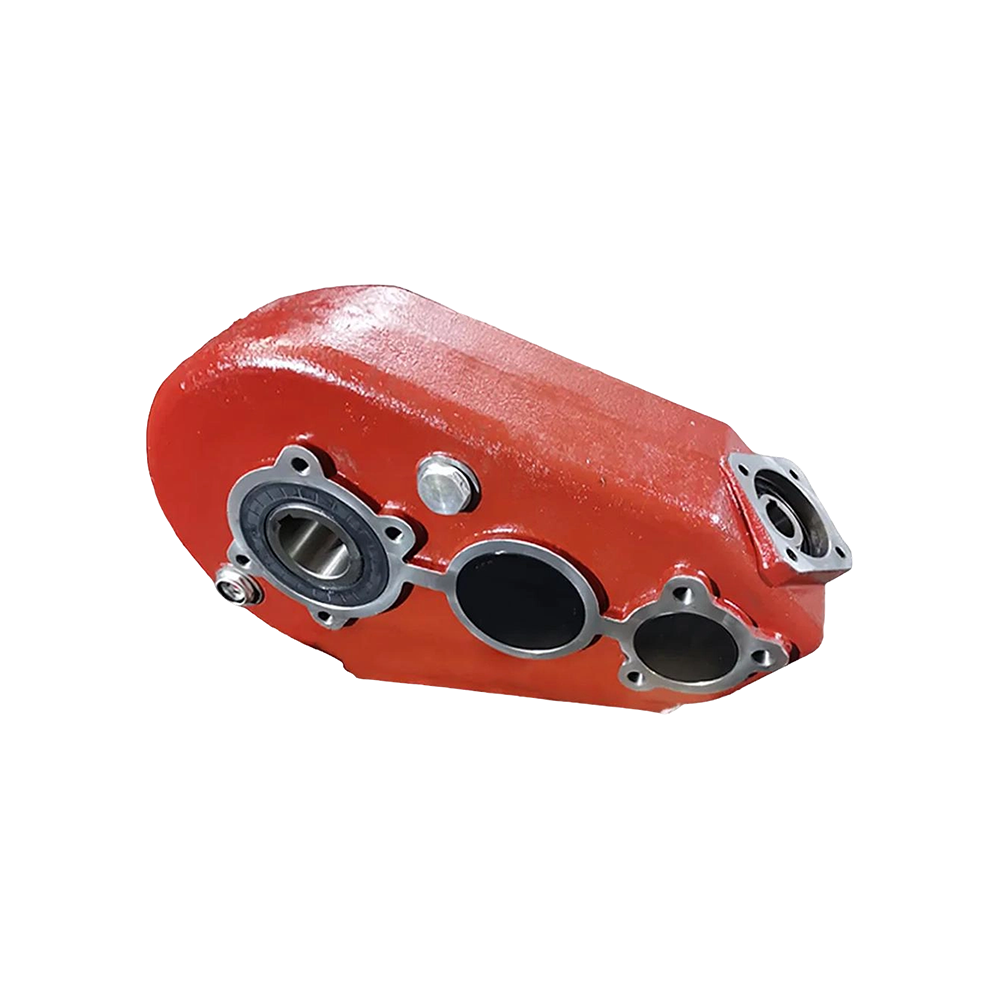

  • Esparcidores de fertilizantes para huertos: Los modelos de alto torque, como el ND D296, mantienen una salida uniforme en terrenos irregulares y cargas esparcidas pesadas.

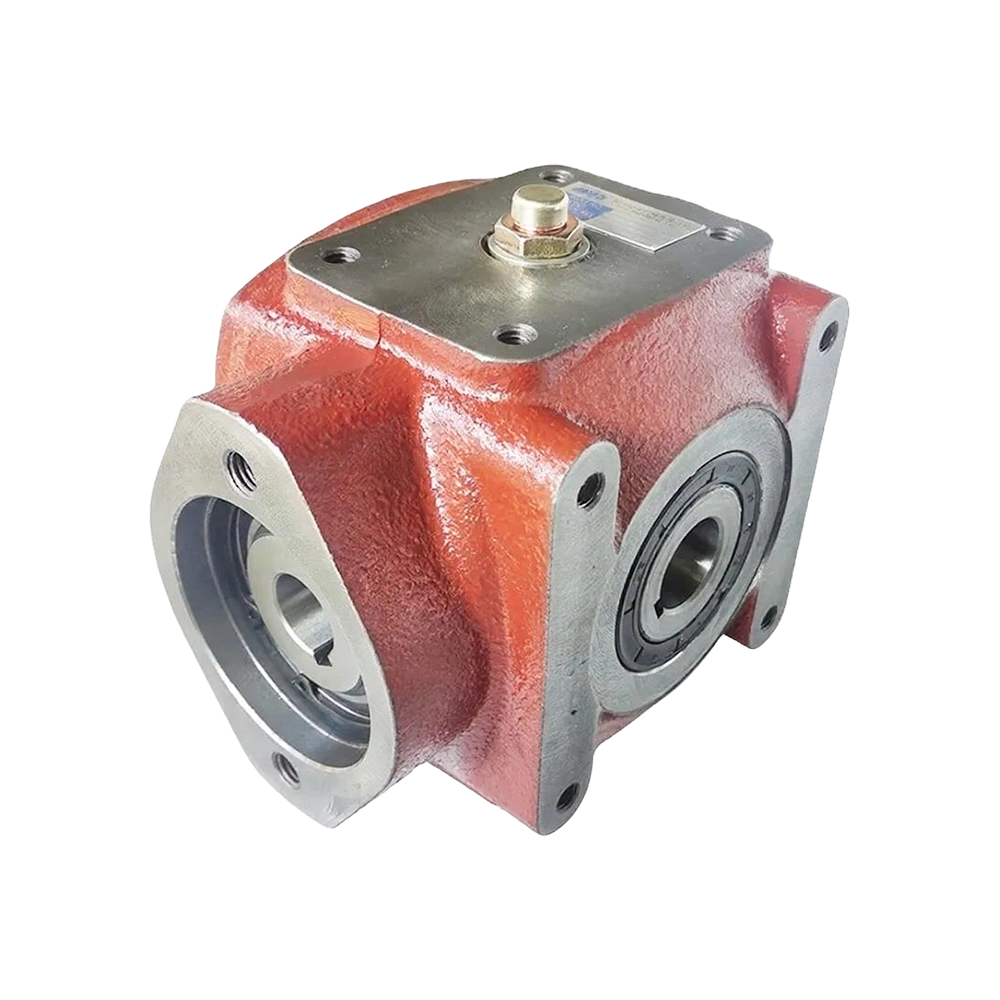

  • Esparcidores de fertilizantes orgánicos: Los modelos hidrostáticos como el ND D011 proporcionan un control continuo de la velocidad para materiales pegajosos y no uniformes.

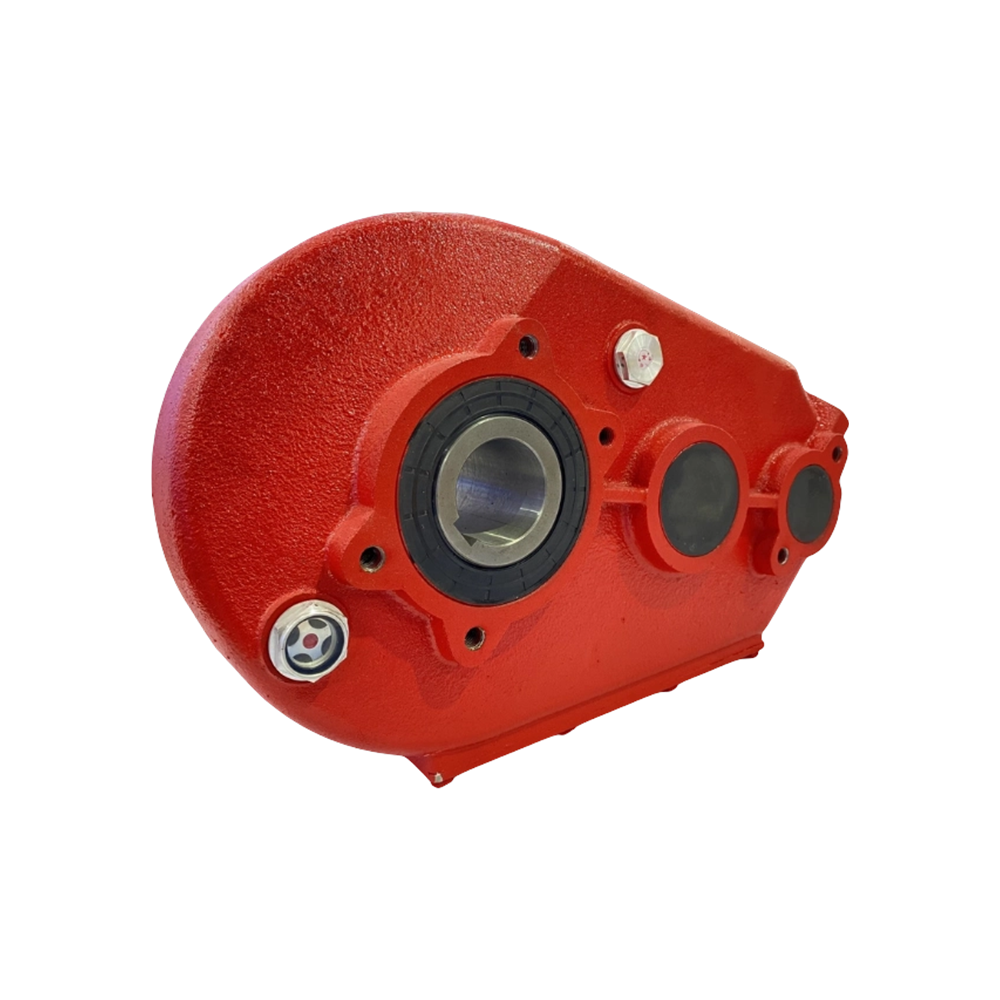

  • Aplicadores de fertilizantes para estiércol: Los modelos reductores como el ND D293 combinan salidas más lentas y de alto torque con las cadenas de aplicadores y los giradores.

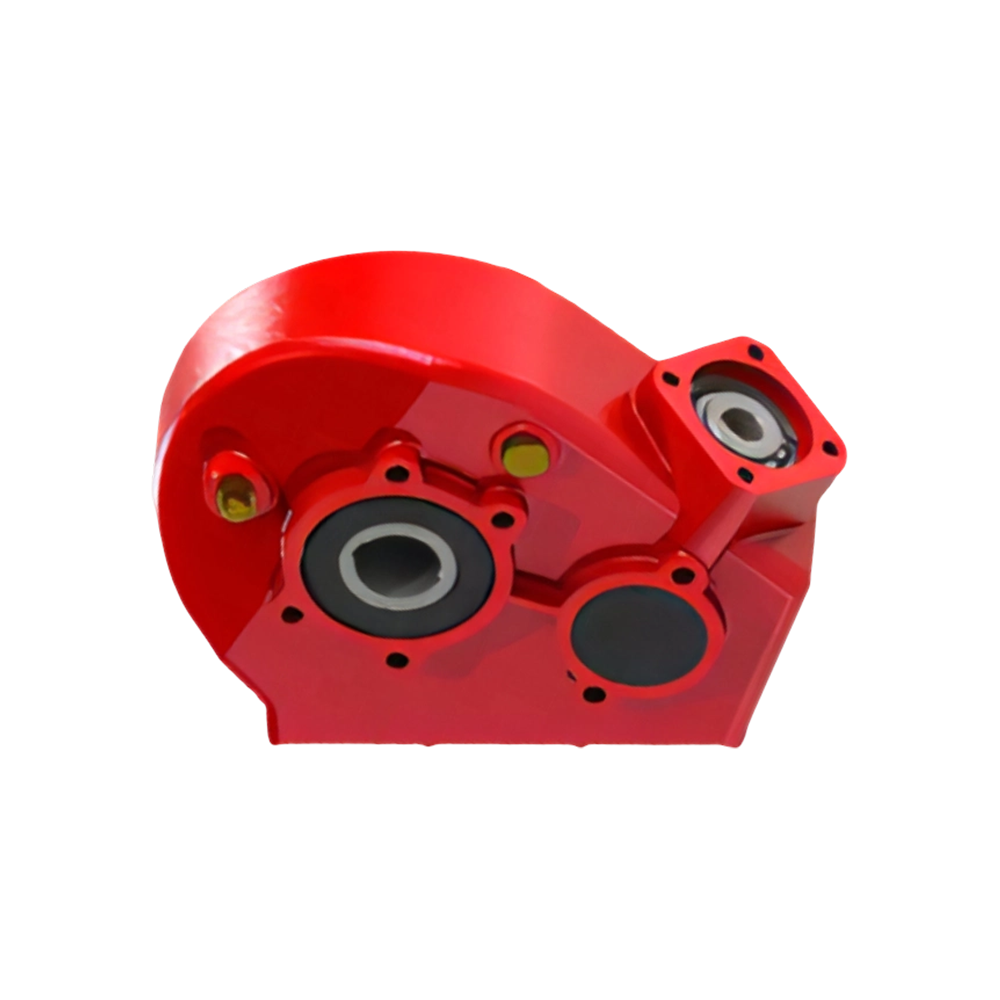

  • Transmisión hidráulica agrícola general: Las unidades universales como la ND D251 aceptan diferentes cilindradas de motor y orificios de eje para equipos de labranza, manipulación de materiales y transporte.

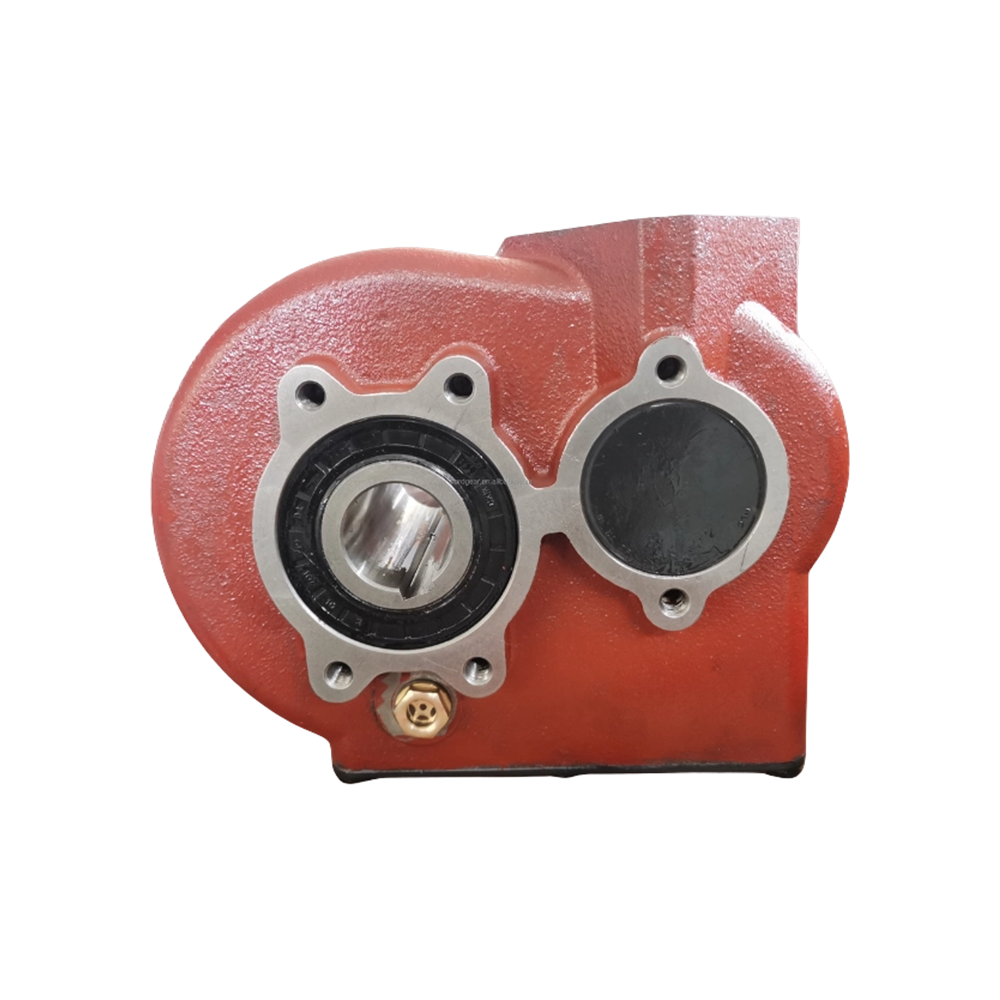

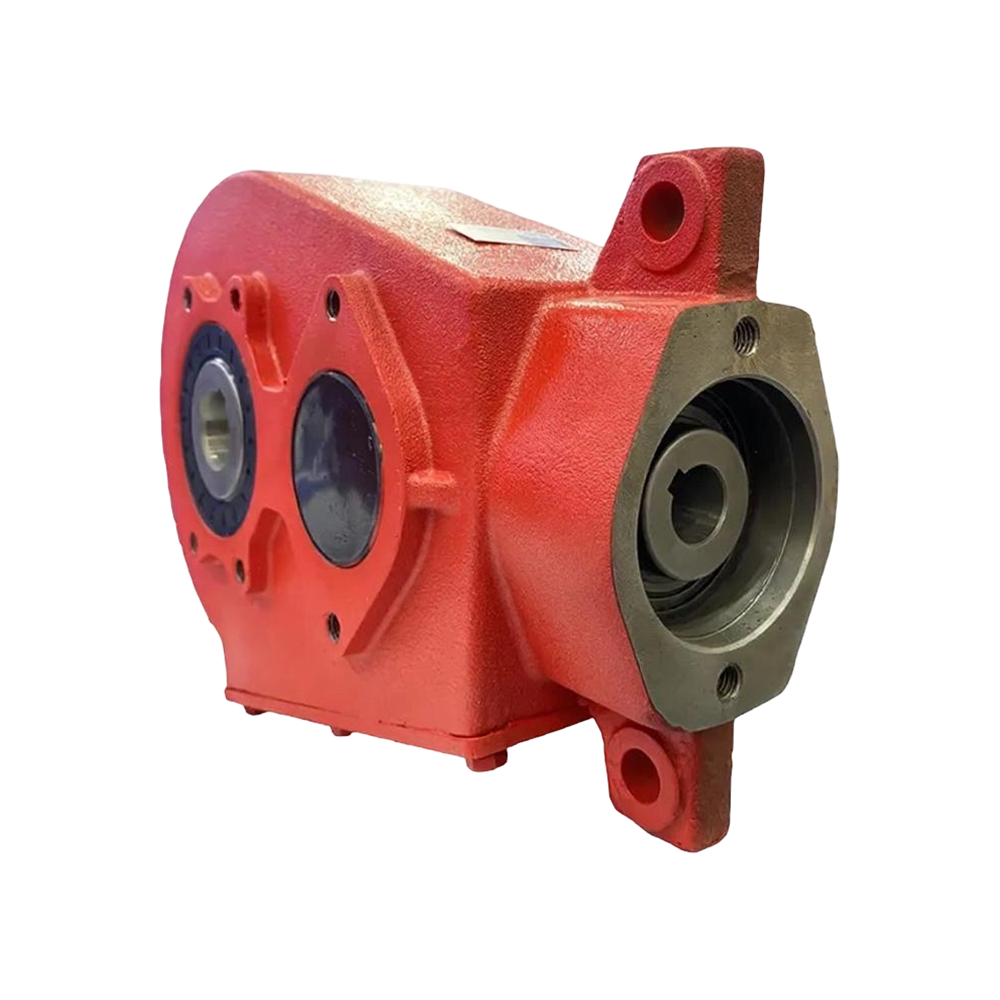

  • Maquinaria de aplicación de fertilizantes orgánicos agrícolas: El ND D200 y el ND D191 completan la gama de sistemas de distribución y esparcimiento accionados hidráulicamente.

Tabla de configuración y gama de modelos de la serie D

modelo proporción Par de salida Diámetro interior del eje/conexión Ajuste de aplicación principal
ND D296 31.7:1 8000 N·m Φ55, Φ60, Φ65 mm con chavetero Esparcidor de fertilizante para huerto
ND D011 1.9:1 450 N·m Φ30, Φ35 mm con chavetero; Estría de 1-3/8 pulgadas Esparcidor de fertilizantes orgánicos, transmisión hidrostática
ND D251 21.1:1 2600 N·m Φ40, Φ45, Φ50 mm con chavetero Transmisión hidráulica agrícola general.
ND D200 / D293 / D191 Confirmado por punto de trabajo Confirmado por punto de trabajo Configurado para acoplar el eje del implemento Equipos agrícolas para fertilizantes orgánicos, aplicador de estiércol

Para cada modelo, la relación y el diámetro del eje de salida se adaptan al desplazamiento del motor hidráulico, la presión del sistema y la velocidad de salida prevista. Los valores de la tabla reflejan nuestras configuraciones estándar publicadas; Las proporciones, longitudes de eje, estrías y bridas específicas del proyecto son parte de nuestro flujo de trabajo ODM normal.

Variables de selección que relacionamos con el punto de trabajo

Configuramos la caja de cambios hidráulica en función del ciclo de trabajo del implemento y el sistema hidráulico que ya está en el tractor o máquina. Las siguientes variables están incluidas en nuestro proceso de selección y cotización:

  • Modelo de motor hidráulico, cilindrada, presión de trabajo y caudal.
  • Velocidad de salida requerida, relación y par en el punto de trabajo
  • Diámetro interior del eje de salida, tamaño del chavetero, especificación de estrías y longitud de extensión del eje
  • Orientación de montaje y envolvente de instalación disponible
  • Ciclo de trabajo, incluidas horas continuas, frecuencia de arranque y parada y rugosidad del terreno.
  • Características del material como fertilizante orgánico pegajoso, polvo fino y partículas de fertilizante abrasivas.
  • Expectativas de sellado para ambientes de campo polvorientos y exposición ocasional al agua.

Enfoque de Calidad y Ejecución de Proyectos

Nuestro flujo de trabajo de calidad sigue un sistema de gestión basado en ISO con tres etapas de control: control de material entrante, monitoreo durante el proceso e inspección del producto final. Para las cajas de engranajes de accionamiento hidráulico, los puntos de inspección cubren la precisión dimensional, el rendimiento del engranaje, el sellado, el estado del ensamblaje, el acabado de la superficie y el embalaje de exportación.

  • Prueba de sellado en la carcasa completa antes del envío para verificar la interfaz de la brida del motor
  • Pruebas de rendimiento y aceptación en fábrica organizadas para cajas de cambios personalizadas.
  • Informes de inspección, registros de pruebas, datos de placas de identificación y listas de empaque verificados antes del lanzamiento.
  • Embalaje de exportación preparado para transporte marítimo de larga distancia y transporte transfronterizo

También ofrecemos paquetes de transmisión completos que incluyen cajas de cambios, componentes de transmisión relacionados y sistemas de control inteligentes cuando el implemento requiere funciones de conducción automatizadas o monitoreadas.

Información que utilizamos para configurar su solución

Para preparar una propuesta completa, necesitamos el contexto operativo en lugar de solo un número de pieza. La siguiente información permite a nuestros ingenieros seleccionar la relación, la carcasa, el eje y el nivel de sellado correctos en la primera pasada.

  • Tipo y función de la máquina: esparcidor de huerto, esparcidor de fertilizante orgánico, aplicador de estiércol u otro implemento de accionamiento hidráulico
  • Detalles de la fuente de energía hidráulica: cilindrada del motor, rango de presión, caudal y tipo de conexión
  • Requisito de salida: velocidad, par, diámetro interior o ranura del eje, chavetero y longitud de extensión
  • Espacio y montaje: orientación, distancia entre puntos de montaje, envolvente del chasis disponible
  • Perfil de operación: horas diarias, frecuencia de arranque y parada, condición del terreno y tipo de material.
  • Aceptación del objetivo: idioma de la documentación requerida, frecuencia de las pruebas de rendimiento y formato del embalaje.

Mantenimiento, repuestos y soporte en campo

Las cajas de cambios de la serie D están diseñadas para ciclos de campo largos, pero aún es necesario disponer de elementos de desgaste normal y componentes de transmisión. Nuestro Repuestos y componentes de cajas de cambios La gama incluye engranajes cilíndricos, engranajes cónicos, ejes de transmisión de potencia y componentes relacionados con la toma de fuerza, por lo que el mantenimiento se puede planificar con la misma base de ingeniería que la construcción original.

Después de la entrega, proporcionamos dibujos, manuales de especificaciones y guías de instalación para el montaje y puesta en marcha del equipo. La consulta técnica remota cubre el análisis de fallas y el asesoramiento sobre las condiciones de trabajo, y los comentarios de seguimiento respaldan la iteración del producto para el siguiente lote.

Preguntas frecuentes

¿Qué motores hidráulicos se pueden conectar a las cajas de cambios de la serie D?

Las cajas de la serie D se suministran con una brida de motor hidráulico estándar en el extremo de entrada. Hacemos coincidir la brida y la geometría de entrada con el modelo de motor que planea usar, por lo que el motor se puede montar directamente sin una placa adaptadora. La selección final se basa en el desplazamiento del motor, la presión de trabajo, el caudal y el par de salida requerido.

¿Se puede personalizar el diámetro o la relación del eje de salida?

Sí. Nuestras configuraciones estándar de la serie D incluyen múltiples orificios con chaveta y opciones de estrías, y relaciones personalizadas, longitudes de eje, chaveteros y orientaciones de bridas son parte de nuestro flujo de trabajo ODM normal. Envíenos el dibujo del eje de acoplamiento y el ciclo de trabajo de la máquina y confirmaremos la interfaz antes de la producción en masa.

¿Cómo se evitan las fugas de aceite en la brida del motor hidráulico?

La carcasa de hierro fundido de una sola pieza y la junta de brida mecanizada con precisión reducen el riesgo de fugas bajo fluctuaciones de presión. Durante la inspección final, realizamos una prueba de sellado en toda la carcasa y verificamos la interfaz de la brida antes de embalar la caja de engranajes para su exportación.

¿Cuál es la diferencia entre ND D296, ND D251 y ND D011?

ND D296 es el modelo de alto par para esparcidores para huertos, con un régimen de 8000 N·m y una relación de 31,7:1. ND D251 es una caja de cambios hidráulica universal de hierro fundido con 2600 N·m y relación 21,1:1 para máquinas agrícolas en general. ND D011 es una unidad de transmisión hidrostática de baja relación con 450 N·m y relación 1,9:1 para la distribución continua de fertilizantes orgánicos.

¿Qué documentos proporcionan con las cajas de cambios hidráulicas exportadas?

Cada envío está documentado con registros de inspección, resultados de pruebas, listas de empaque, información de la placa de identificación y, cuando se solicite, los dibujos técnicos y el manual de instalación. También confirmamos los detalles del embalaje de exportación antes del envío para adaptarnos a las condiciones del transporte marítimo.
