Cajas de cambios para rastrillos rotativos de la serie HR

Hangzhou Hengnie Machinery Co., Ltd. suministra la serie HR como una gama de transmisión dedicada para rastrillos giratorios y rastrillos para heno, no como una caja de cambios industrial modificada. Con sede en el Parque Industrial Xiaoshan, Hangzhou, China, diseñamos y fabricamos la caja de cambios internamente bajo la marca ND y exportamos la mayor parte de nuestra producción a Europa, Australia y América del Norte. Nuestro Fabricante de cajas de engranajes con rastrillo rotativo agrícola serie HR range covers single-input, multi-output drives from the ND HR407 to the ND HR413.

Todas las cajas de engranajes de rastrillos rotativos agrícolas de la serie HR comparten el mismo principio de funcionamiento: un eje de entrada acepta la potencia de la TDF del tractor y la carcasa de múltiples ejes distribuye ese par a los puntos de accionamiento del rotor del rastrillo. Esta arquitectura de múltiples ejes está estandarizada en lugar de construirse a partir de varias cajas de cambios atornilladas, lo que mejora el funcionamiento sincrónico y simplifica el montaje de la máquina.

Gama de productos y posicionamiento.

El catálogo actual de la serie HR se organiza en torno a una única familia de transmisiones con un número creciente de ejes de salida. Esa estructura permite que un OEM seleccione la caja de cambios de acuerdo con la cantidad de rotores de rastrillo que lleva el marco y el ancho que debe ser el paso de trabajo.

modelo Configuración Posición en el rango

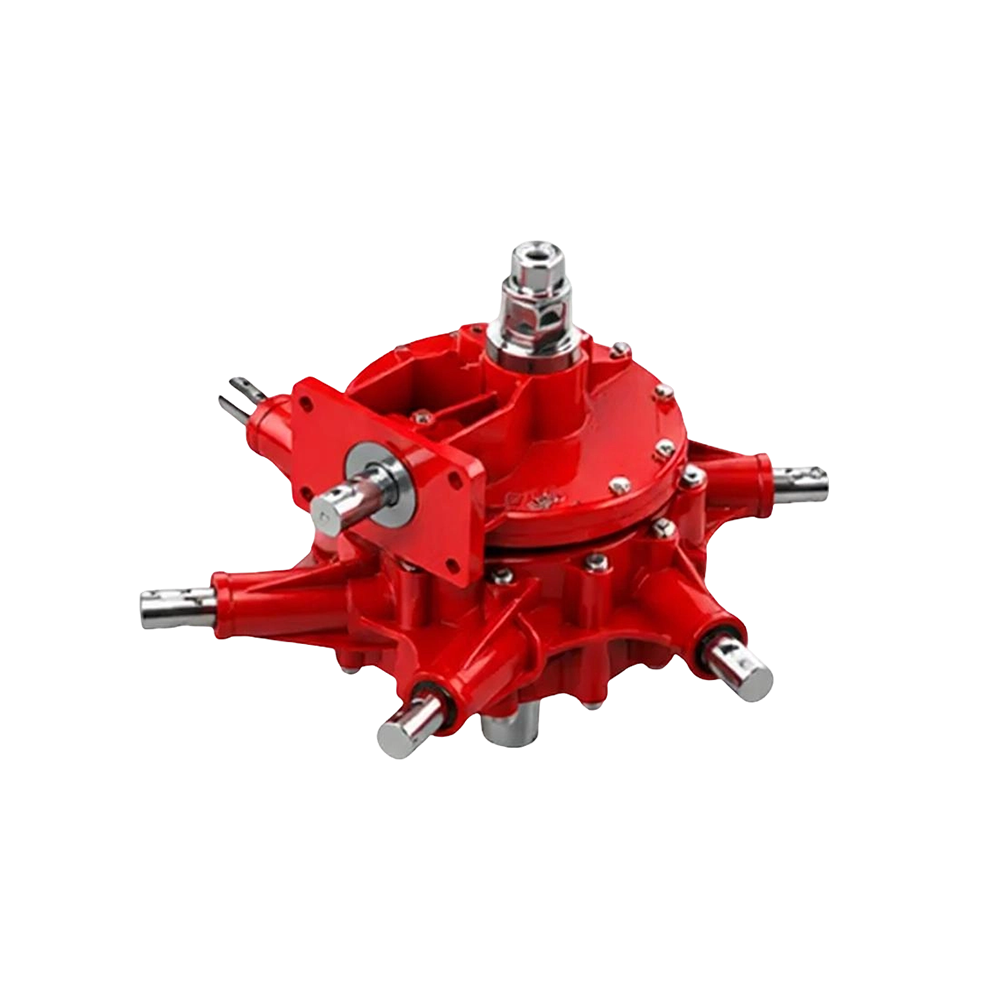

ND HR407 1 eje de entrada / 6 de salida Transmisiones de rastrillo compactas con menos cabezas de rotor

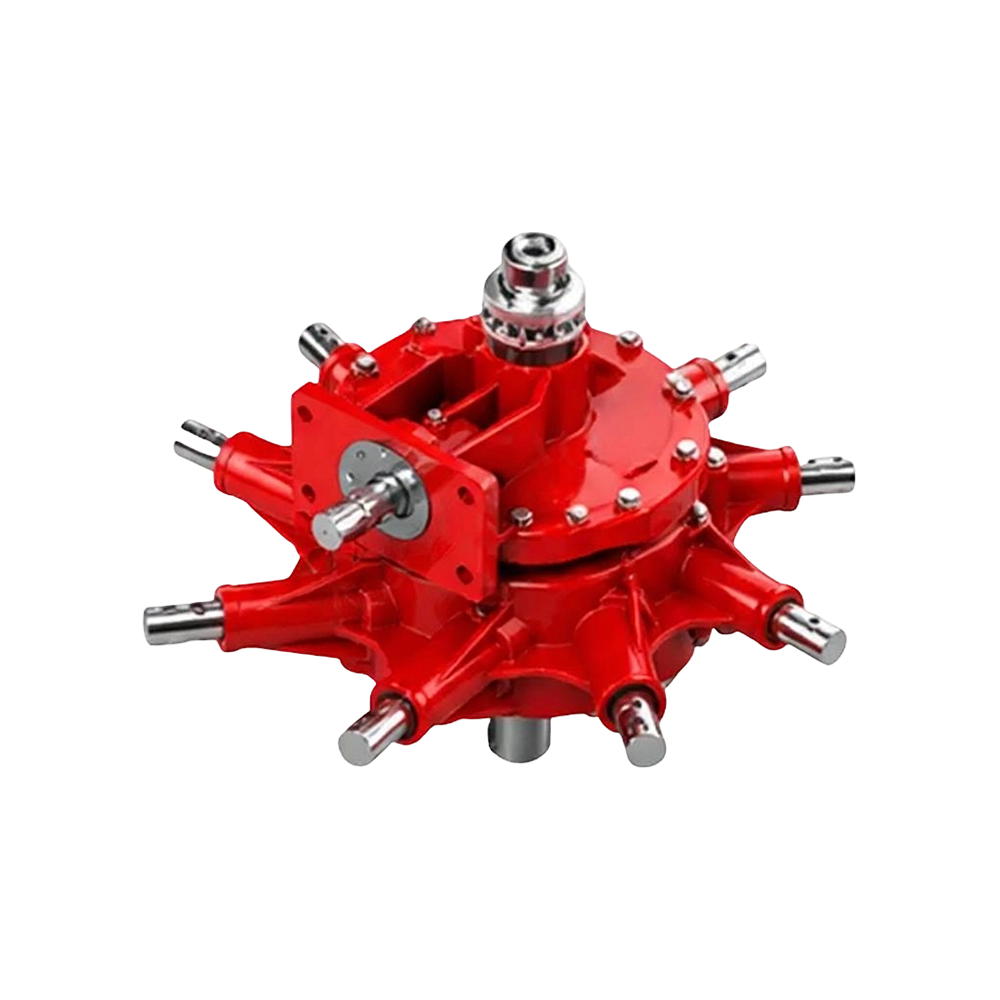

ND HR408 1 eje de entrada / 8 de salida Mid-size rotary rakes and hay rakes

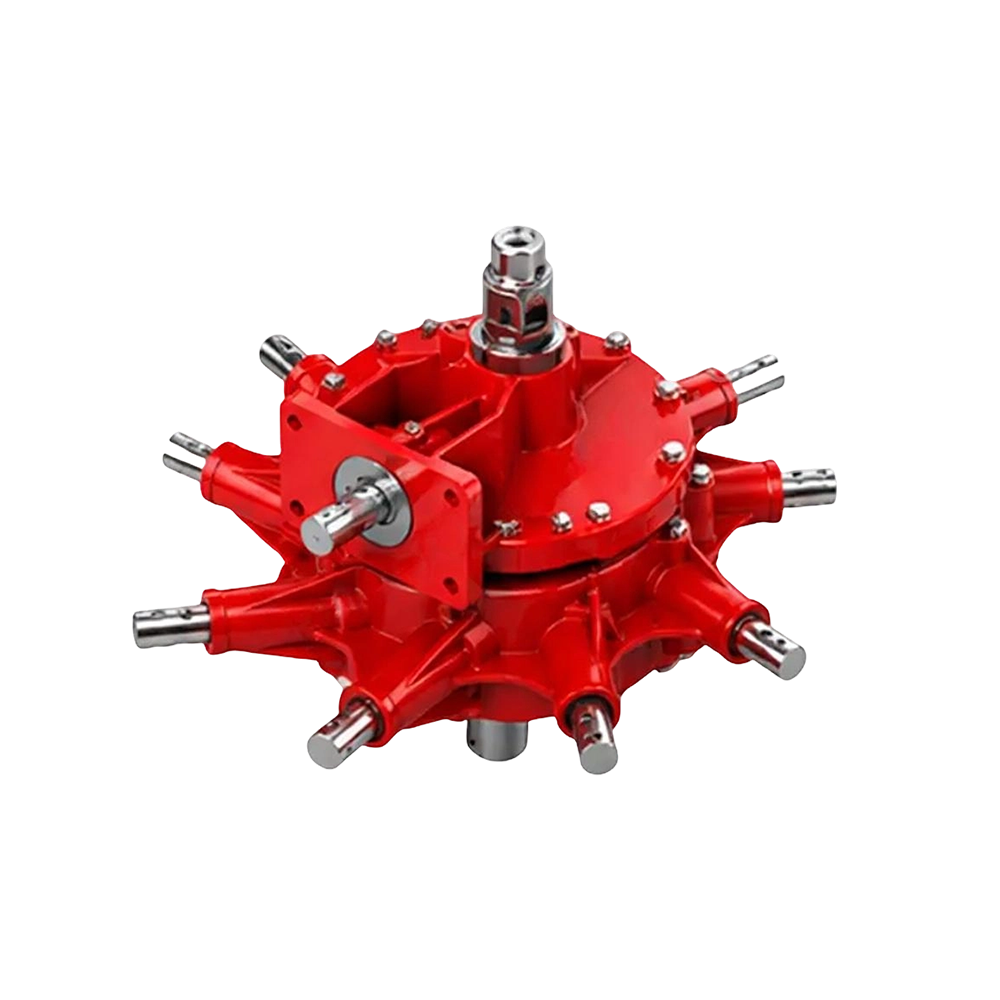

ND HR409 1 eje de entrada / 9 de salida Configuraciones estándar para rastrillos multirrotor

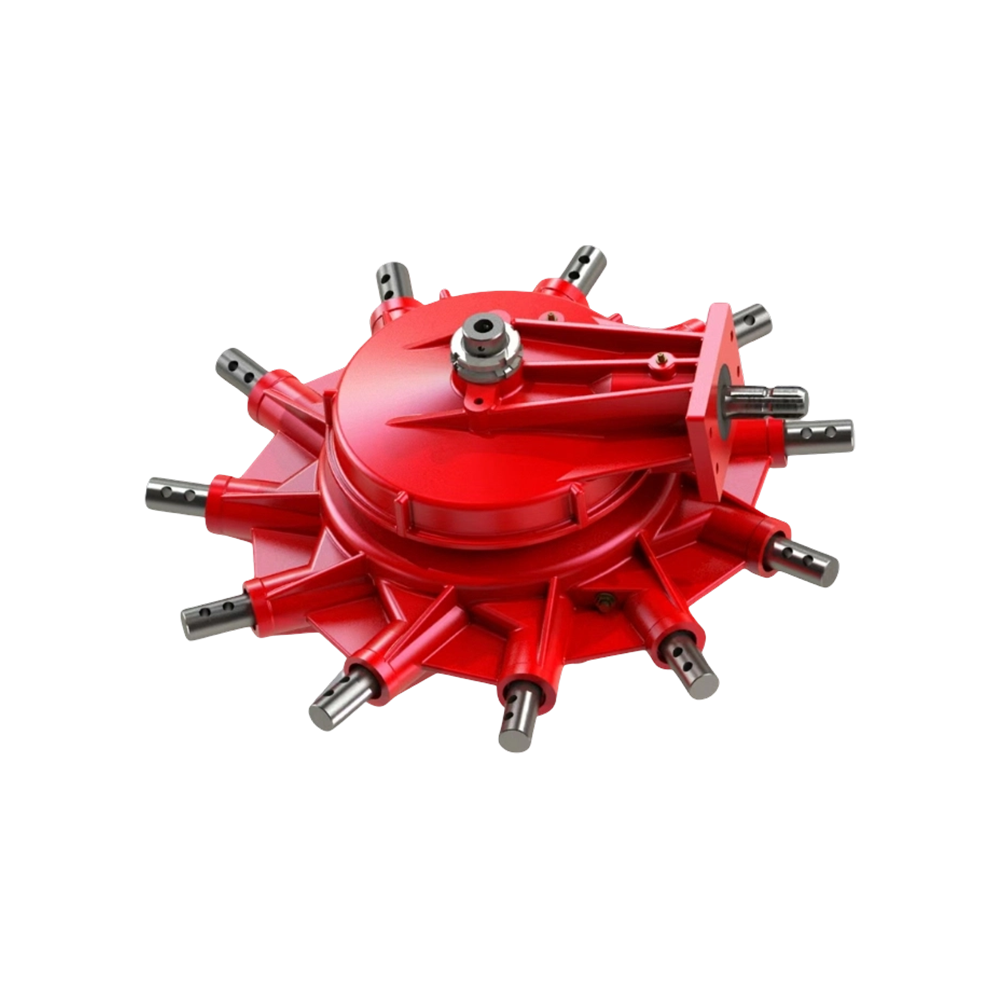

ND HR410 1 eje de entrada / 11 de salida Marcos de rastrillo más anchos que requieren puntos de accionamiento adicionales

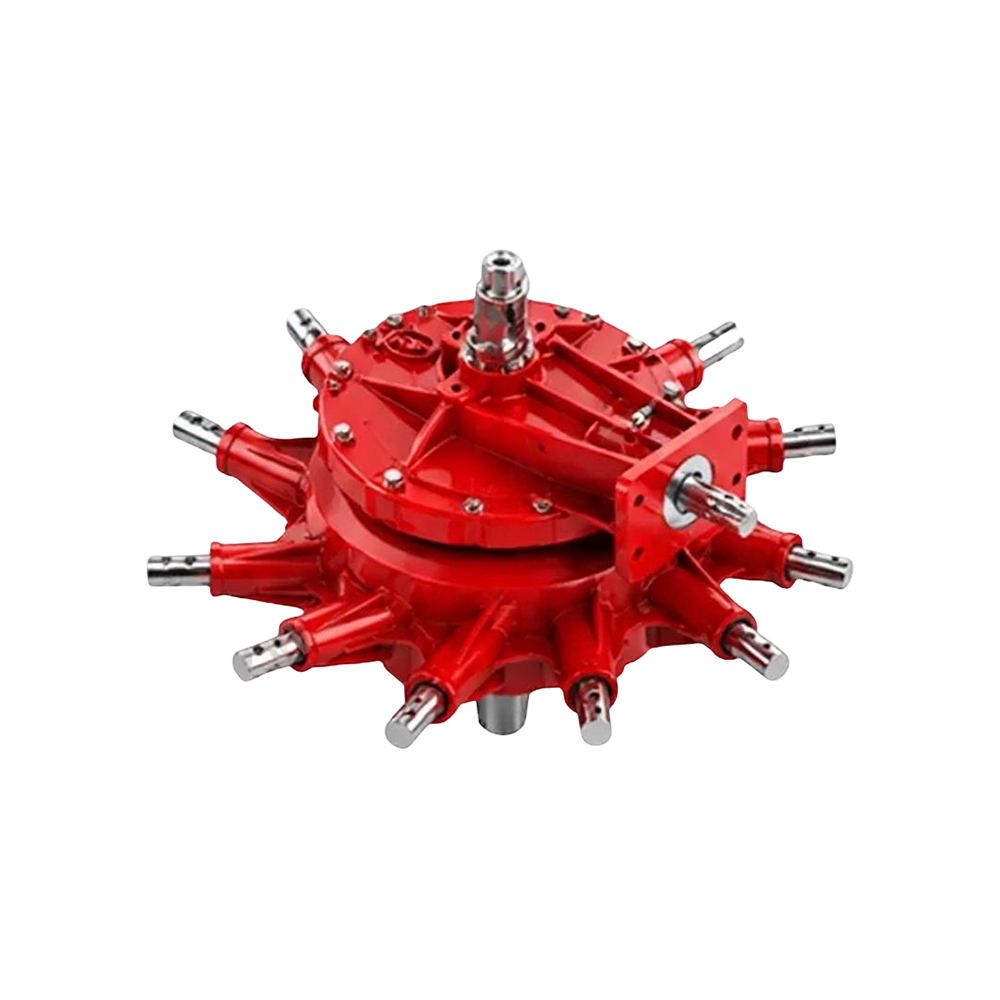

ND HR411 1 eje de entrada / 12 de salida Sistemas de rastrillo con alto número de rotores

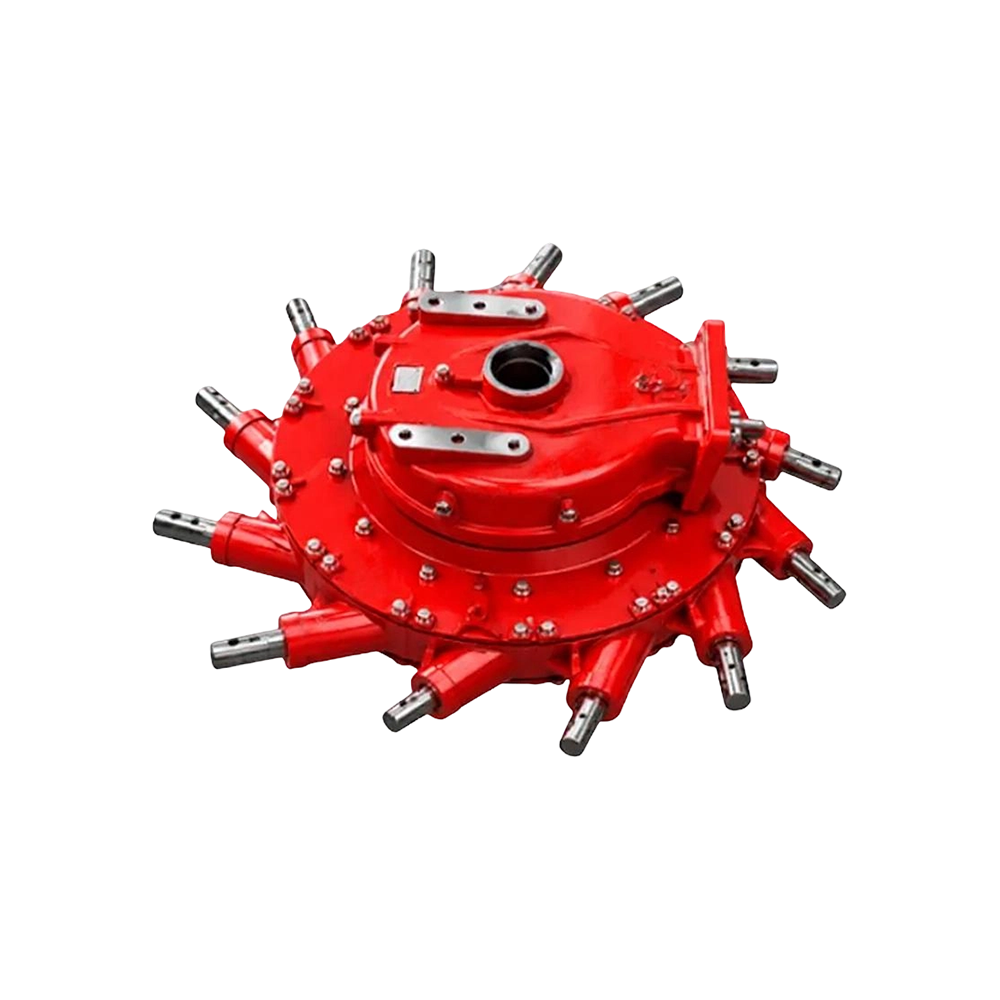

ND HR412 1 eje de entrada / 13 de salida Sistemas de rastrillos anchos y resistentes

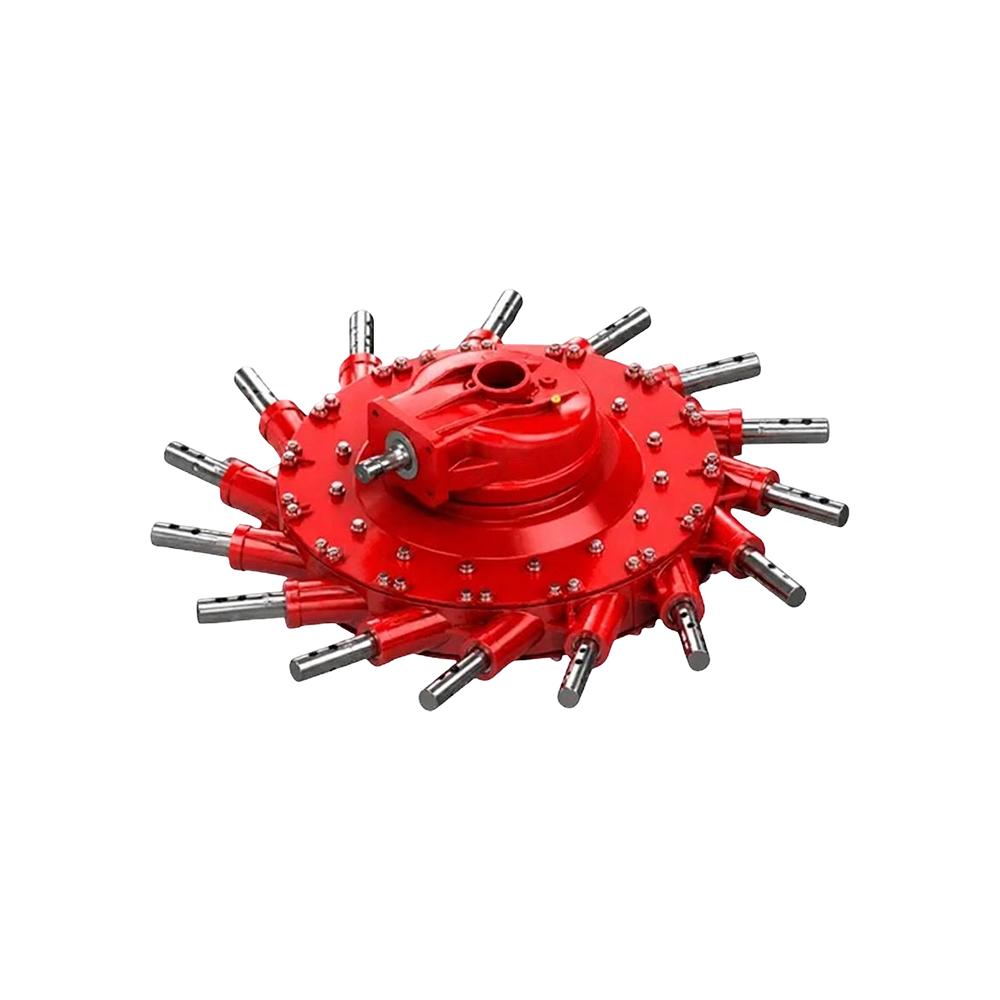

ND HR413 1 eje de entrada / 15 de salida Recuento máximo de salida en el catálogo actual

The model number does not by itself define working width. Un rastrillo con un amplio espacio entre rotores puede necesitar menos ejes de salida que un rastrillo con más rotores muy espaciados. Por lo tanto, tratamos el número de ejes de salida como el punto de partida para una configuración específica de la máquina, no como la respuesta final.

Aplicación adecuada para rastrillado giratorio y recolección de forraje.

La serie HR se desarrolló en torno al ciclo de trabajo de los equipos de recolección de pasto y heno. Los rastrillos giratorios deben soportar el par cíclico continuo de las púas que levantan y recolectan el forraje, y la caja de cambios puede soportar esa carga durante horas en terrenos irregulares, pasto seco y condiciones de campo polvorientos.

  • La caja de cambios funciona como soporte de transmisión central para un rastrillo giratorio, con ejes de salida alineados con las posiciones de accionamiento del rotor.
  • Un modelo de seis salidas se adapta a un diseño de rastrillo compacto, mientras que los modelos de once, doce, trece y quince salidas extienden la misma arquitectura a marcos de rastrillo más grandes.
  • El ancho de trabajo, el número de rotores y el espaciado de los rotores son las principales variables de selección; el tipo de cultivo y el ancho de la hilera son secundarios pero aún afectan el funcionamiento de la caja de cambios.
  • Confirmamos la dirección de rotación de entrada durante la configuración para que los brazos del rotor del rastrillo se puedan sincronizar correctamente en la máquina.

Nuestros ingenieros seleccionan la configuración del eje a partir del diseño de la máquina del cliente, no sólo del ancho de trabajo. Esa distinción es importante porque los ejes del rotor en un rastrillo giratorio a menudo están espaciados para coincidir con la superposición de las púas y la formación de la hilera, y la caja de engranajes debe alinearse con esas posiciones fijas.

Engineering value: heat treatment, sealing, and bearing protection

La durabilidad de una caja de cambios de rastrillo proviene de la metalurgia del engranaje y del sello de la carcasa, no solo del espesor de la carcasa. Los cuerpos de engranajes de la serie HR se someten a un tratamiento resistente al desgaste de enfriamiento y revenido, lo que les permite absorber el par cíclico de la recolección y recogida del forraje sin pérdida por fatiga.

La estructura general sellada y a prueba de polvo evita que los restos de pasto seco y el polvo del campo invadan la cavidad del cojinete. Este es un requisito clave para el trabajo en pastizales, donde el material de cosecha picado y el polvo se lanzan continuamente alrededor de la caja de cambios durante el rastrillado.

En la práctica, estos dos factores determinan la vida útil más que el par máximo. Una caja de engranajes del rastrillo que permanece limpia internamente y mantiene un contacto estable entre los dientes funcionará durante una temporada completa con baja vibración operativa y transmisión uniforme. Para el uso diario continuo, adaptamos las especificaciones del sello, la disposición del respiradero y la recomendación del nivel de aceite a las horas de operación y condiciones de campo esperadas por el cliente.

Control de calidad y pruebas de aceptación.

Hengnie opera un sistema de gestión de calidad basado en ISO con tres capas de control: inspección del material entrante, monitoreo durante el proceso e inspección del producto final. Las comprobaciones cubren la precisión dimensional, el rendimiento de los engranajes, el sellado, el estado del ensamblaje, el acabado de la superficie y el embalaje de exportación.

Para la serie HR, el control dimensional es particularmente importante porque una caja de cambios de salida múltiple debe alinear cada eje de salida con el cojinete del rotor correspondiente en la máquina. We use professional testing equipment to verify gear meshing, seal integrity, and assembly status before release.

Para unidades personalizadas, podemos organizar pruebas de rendimiento y una prueba de aceptación en fábrica antes del envío. Los registros de pruebas, los informes de inspección, los dibujos y los documentos completos de envío de exportación se revisan y aprueban para que la unidad entregada coincida con la muestra aprobada.

Opciones de configuración, OEM/ODM y soporte de integración

La serie HR es parte de nuestra Caja de cambios específica de la aplicación programa. Junto con otras transmisiones agrícolas dedicadas, está diseñada teniendo en cuenta la carga de trabajo, el espacio de instalación y las condiciones de vibración de la máquina completa en lugar de adaptarse a una caja de cambios de uso general.

El trabajo de configuración puede incluir el número y el espaciado del eje de salida, la geometría de la brida de montaje, la conexión de entrada, la longitud del eje de salida, la especificación del sello y la pintura o la protección de la superficie. También confirmamos la capacidad de aceite, la posición del respiradero y los detalles de fijación según el bastidor de la máquina.

For machines outside the current catalog, we develop new models using drawings, samples, or working-condition data. Si el proyecto necesita un número de ejes diferente, una carcasa modificada o una unidad de transmisión completa no estándar, nuestro Cajas de cambios personalizadas La ruta cubre diseño, creación de prototipos, pruebas y producción en serie.

Seguridad, instalación y responsabilidad a nivel de máquina

La seguridad del operador en un rastrillo giratorio se gestiona a nivel del implemento. Los protectores de la línea de transmisión, los protectores del rotor y los protectores de la TDF son parte del alcance del fabricante de la máquina, mientras que nosotros confirmamos la rotación de entrada de la caja de cambios, el llenado de aceite y la orientación de montaje para que esos protectores puedan diseñarse correctamente.

La caja de cambios en sí es una unidad mecánica y no necesita bomba de aceite externa ni circuito de refrigeración. La instalación es sencilla: fije la caja de cambios al marco del rastrillo, conecte la línea de transmisión de la TDF, alinee los ejes de salida con los cojinetes del rotor y verifique la dirección de rotación antes de instalar los brazos del rotor.

Proporcionamos planos de instalación e instrucciones de puesta en servicio con cada pedido. Para proyectos en el extranjero, la consulta remota ayuda al equipo de ensamblaje a evitar problemas comunes como nivel de aceite incorrecto, rotación invertida o ejes de salida desalineados.

Información que utilizamos para configurar su solución

Para emitir una configuración y cotización precisas, necesitamos los siguientes datos del proyecto:

  • Tipo de máquina, ancho de trabajo y número de rotores rastrillos o brazos de rotor.
  • Tipo de entrada: velocidad de la TDF del tractor y tamaño de las estrías, motor hidráulico u otra fuente de accionamiento.
  • Posiciones requeridas del eje de salida, distancias entre centros y dirección de rotación.
  • Potencia nominal del tractor, potencia del motor y par máximo esperado.
  • Velocidad objetivo del rotor o velocidad del tambor a las rpm estándar de la TDF.
  • Detalles de la envolvente de montaje, orientación y conexión del marco inclinado.
  • Entorno de funcionamiento: tipo de cultivo, humedad, nivel de polvo y horas de funcionamiento diarias.
  • Drawing, sample, or reference machine if the shaft layout is non-standard.
  • Puerto de destino y requisitos de embalaje.

Con esta información recomendamos un modelo, preparamos un dibujo específico de la máquina y definimos los datos de rendimiento antes de la producción en masa. La revisión técnica anticipada reduce el riesgo de cambios de diseño repetidos en una etapa posterior y mantiene el muestreo alineado con el pedido.

Mantenimiento, repuestos, documentación y entrega.

Las cajas de engranajes de la serie HR están diseñadas para servicio en campo con herramientas de taller estándar. Proporcionamos dibujos, manuales de especificaciones y guías de instalación, y nuestros ingenieros pueden ayudar al cliente mediante preguntas y respuestas remotas, análisis de fallas y consultas sobre las condiciones de trabajo después de la entrega.

El mantenimiento a largo plazo está respaldado por nuestro Repuestos y componentes de cajas de cambios gama, que cubre engranajes de repuesto, ejes y piezas de transmisión relacionadas. Esto permite a los equipos de mantenimiento restaurar una caja de cambios del rastrillo rápidamente durante la temporada en lugar de reemplazar la unidad completa.

Cada pedido de exportación se embala para transporte marítimo de larga distancia. El embalaje, las listas de embalaje y la información de la placa de identificación del producto se verifican antes del envío y el alcance de la entrega se confirma con el cliente para que el equipo receptor sepa exactamente lo que llega al puerto de destino.

Customer FAQs

¿Cuál es la diferencia entre el ND HR407 y el ND HR413?

El ND HR407 tiene un eje de entrada y seis ejes de salida; el ND HR413 tiene un eje de entrada y quince ejes de salida. En general, un rastrillo con más cabezas de rotor utiliza una mayor cantidad de salida, pero la selección final también debe considerar el ancho de trabajo, el espacio entre rotores y el par esperado.

¿Se puede fabricar una caja de cambios de rastrillo de heno personalizada?

Sí. Somos una fábrica de cajas de cambios para rastrillos de heno y también operamos como proveedores OEM/ODM. Desarrollamos cajas de engranajes personalizadas a partir de dibujos, muestras o datos de condiciones de trabajo, y podemos modificar el número de ejes, el espaciado de salida, la interfaz de montaje, la dirección de entrada/salida y la protección de la superficie.

¿Qué disposiciones de eje de salida están disponibles en las cajas de engranajes con rastrillo giratorio?

Nuestras cajas de engranajes de rastrillo giratorio estándar cubren 6, 8, 9, 11, 12, 13 y 15 ejes de salida con un eje de entrada. El espaciado exacto de salida y las direcciones de rotación se confirman con el dibujo del marco del rastrillo antes de la producción.

¿Qué calidad y pruebas realizan antes del envío?

Operamos un sistema de gestión de calidad basado en ISO con control de material entrante, monitoreo durante el proceso e inspección del producto final. Las comprobaciones de la serie HR cubren la precisión dimensional, el rendimiento de los engranajes, el sellado, el estado del ensamblaje, el acabado de la superficie y el embalaje de exportación. Customized units can also be covered by a factory acceptance test.

¿Qué información necesitas para una cotización?

Envíe el tipo de máquina, el ancho de trabajo, el número de rotores, la velocidad de la TDF, la disposición de la transmisión, el espacio de montaje y la velocidad de salida objetivo. Para un modelo personalizado, incluya un dibujo o muestra y, si está disponible, la potencia del tractor y el perfil de carga máxima. Respondemos con una recomendación de modelo y configuración.
