Cajas de cambios de la serie B de hierro fundido

Fabricante de cajas de engranajes agrícolas de hierro fundido serie B

Hangzhou Hengnie Machinery Co., Ltd. construye la Fabricante de cajas de engranajes agrícolas de hierro fundido serie B gama como proveedor directo en Xiaoshan, Hangzhou, China. La serie B es nuestra línea de cajas de engranajes agrícolas de hierro fundido para dirección asistida de 90 grados en maquinaria agrícola y equipos de transmisión de potencia relacionados. Desarrollamos la familia para máquinas que trabajan en campos polvorientos, aguas fangosas y cargas alternas pesadas: trituradoras de madera agrícolas, herramientas de labranza rotativas, mecanismos de transporte y sistemas de agrupamiento o embalaje.

Estas cajas de cambios no son reductores industriales de uso general adaptados para la agricultura. Cada modelo de la serie B comienza con una carcasa de hierro fundido, una arquitectura de transmisión en ángulo recto y un paquete de sellado adaptado a las condiciones de campo. Dependiendo del modelo, el conjunto de engranajes es cónico helicoidal o espiral, y la salida se puede disponer para instalación vertical u horizontal. El resultado es una caja de cambios compacta de hierro fundido que combina la amortiguación y rigidez del hierro con el bajo mantenimiento que exige el trabajo agrícola de larga duración.

Cobertura del reductor de engranajes de hierro fundido serie B

La serie B es una familia de reductores de engranajes de hierro fundido con modelos adaptados a funciones específicas de la máquina. Si bien todas las unidades ofrecen dirección de transmisión de 90 grados, la arquitectura interna, el diseño de montaje y las funciones auxiliares difieren según el modelo. Esto nos permite cotizar una unidad motriz, en lugar de forzar una caja genérica en ángulo recto en el diseño del equipo.

modelo Arquitectura de unidad Ajuste de la aplicación Ejemplo de relación
ND B151 Caja de cambios helicoidal de 90°, montaje vertical, caja de transmisión de hierro fundido Transporte de cereales, trituradoras de ramas, laboreo, esparcidores de abono 1:1

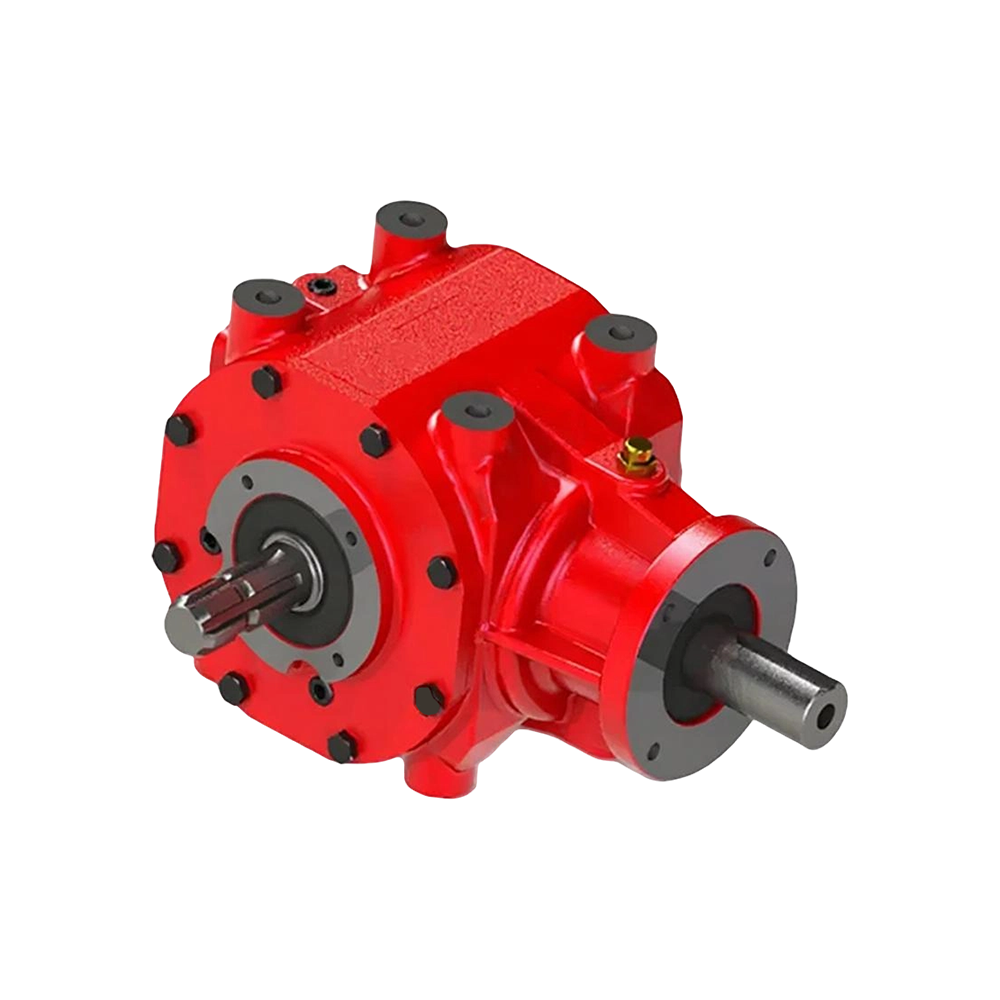

ND B315 Reductor vertical de 90°, carcasa de fundición Máquinas generales de transferencia de energía agrícola, labranza y transporte de materiales. 1:3

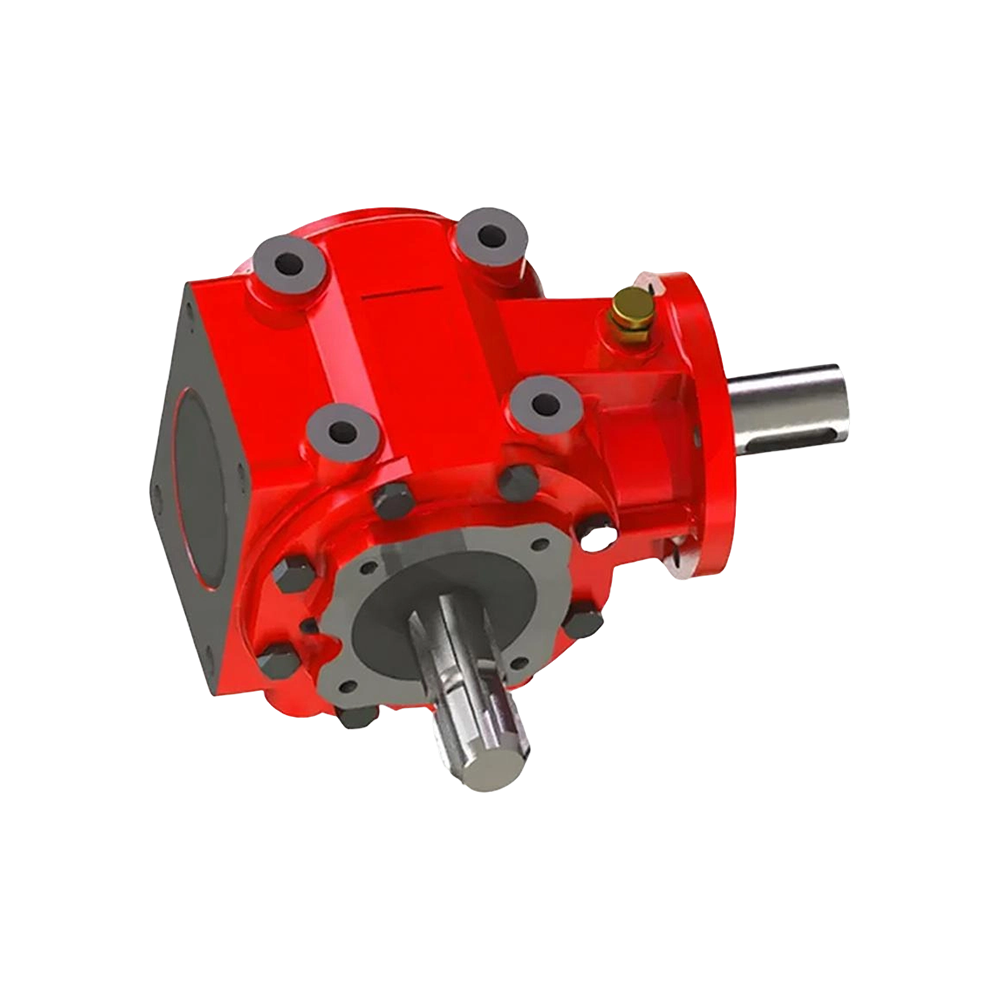

ND B330 Incrementador de velocidad helicoidal de 90° para aumentar la velocidad de salida en ángulo recto Equipos agrícolas que requieren una velocidad de salida superior a la velocidad de entrada de la PTO 1:1,66 a 1:3

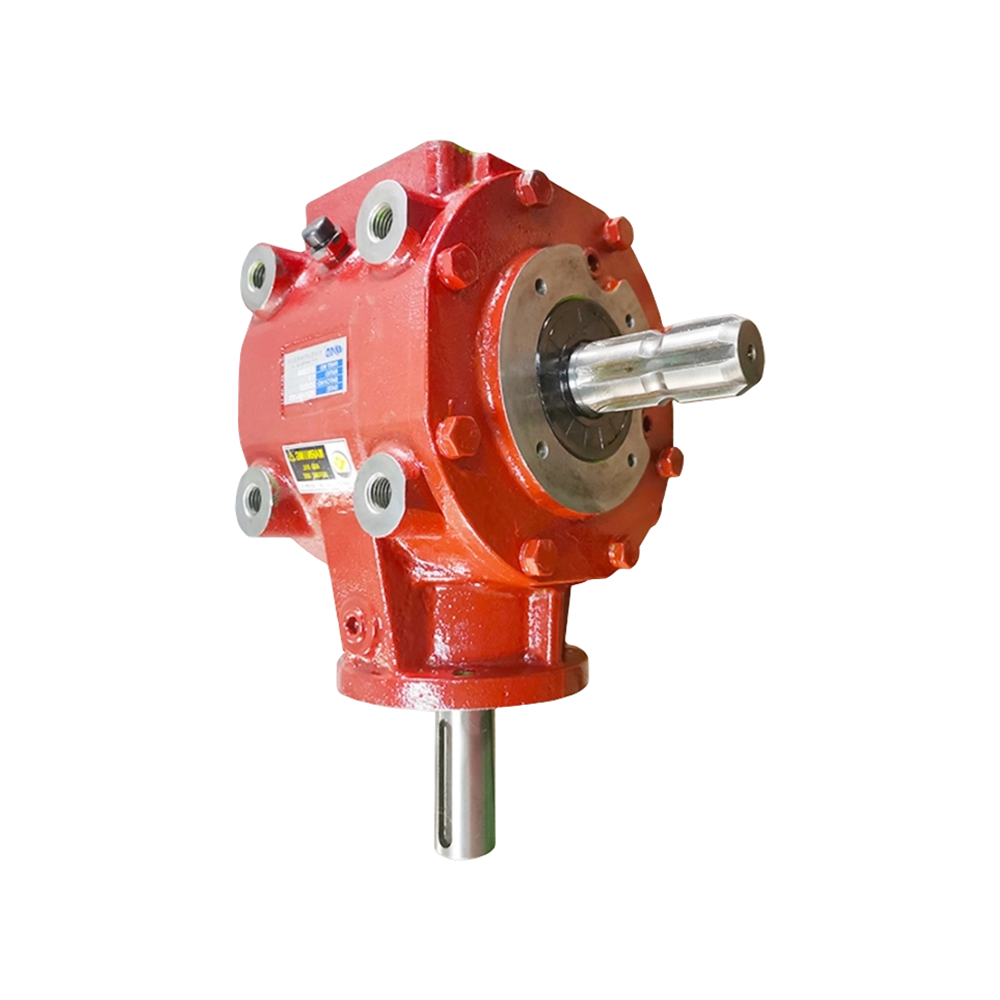

ND B313 Caja de engranajes helicoidales de hierro fundido con rueda libre para motoazada Motoazadas y cultivadores con requisitos de rotor de rueda libre personalizado

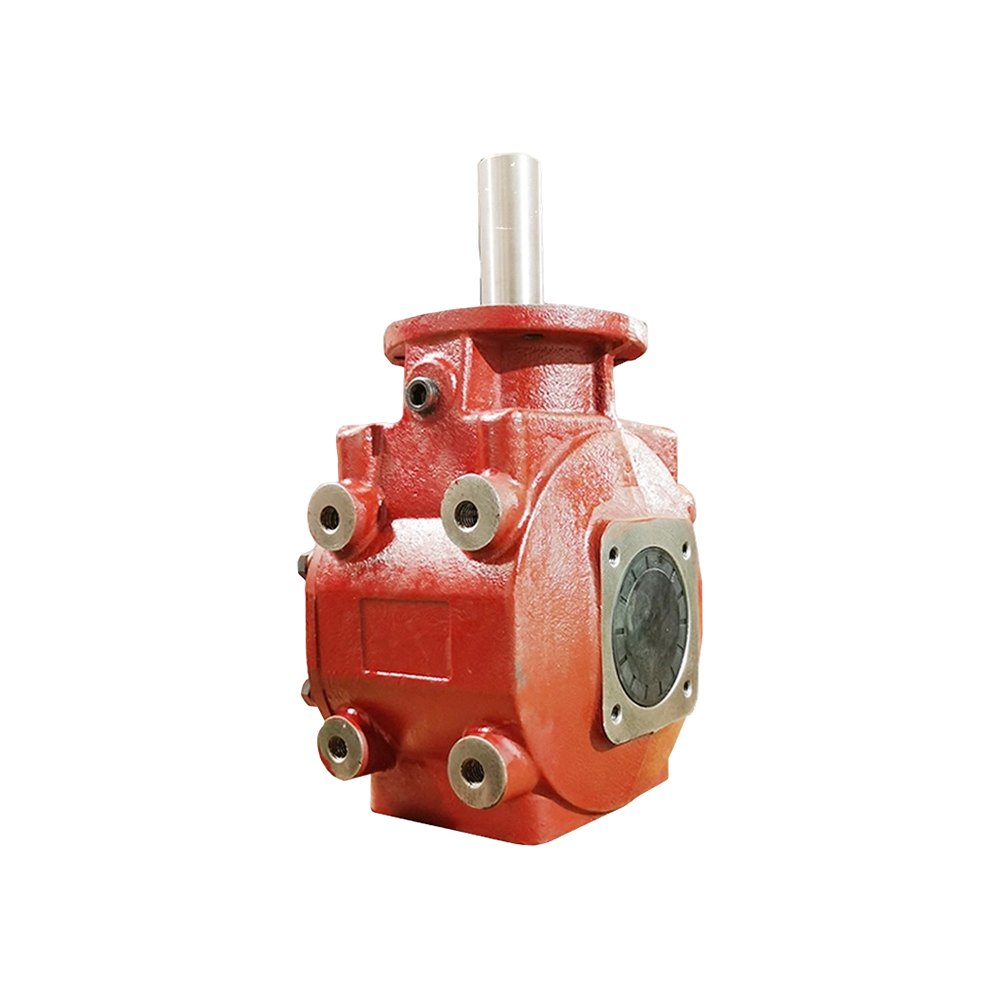

ND B198 Reductor de engranajes de PTO vertical de hierro fundido Equipo triturador y astillador de madera accionado desde la toma de fuerza de un tractor personalizado
ND 390 Caja de engranajes cónicos de ángulo recto 1:1 de alta resistencia Dirección de 90° en líneas motrices agrícolas de alto par 1:1
ND B1102E Caja de cambios de embrague con control de acoplamiento. Unidades de transmisión de transportadores y sinfines de granos personalizado

Opciones de materiales e ingeniería

El hierro fundido de alta resistencia es el material que define la serie B. La carcasa proporciona resistencia a cargas de impacto, amortiguación de vibraciones, resistencia a la presión, resistencia al desgaste y comportamiento de sellado a largo plazo. Estas propiedades son importantes cuando una caja de cambios se monta cerca del suelo, residuos de cultivos y amortiguadores de la toma de fuerza del tractor.

  • Vivienda: Hierro fundido con estructura rígida y soporte de rodamiento estable.
  • Juegos de engranajes: Engranajes cónicos helicoidales o espirales de precisión, seleccionados según modelo y aplicación.
  • Sellado: La carcasa y el paquete de sellos están diseñados para evitar la entrada de polvo y resistir fugas de aceite.
  • Montaje: Dentro de la gama se encuentran disponibles salidas verticales y horizontales de 90°.
  • Entradas: La entrada de PTO, la entrada del eje y los adaptadores personalizados se utilizan según la arquitectura de la máquina.

Revisamos el punto de trabajo antes de proponer un juego de engranajes. La potencia de entrada, la velocidad de entrada, el par de salida, la relación, la dirección de rotación y la posición de montaje afectan el tamaño de los engranajes, los cojinetes y la pared de la carcasa. Para una unidad de la serie B, el objetivo no es la capacidad teórica máxima; es una operación confiable bajo el ciclo de campo real.

Ajuste de aplicaciones e integración de máquinas

La serie B está posicionada para posiciones de accionamiento agrícola donde la máquina necesita un cambio en ángulo recto en el flujo de potencia y una carcasa de hierro fundido. Los campos de aplicación típicos incluyen trituradoras de madera agrícolas, maquinaria de labranza rotativa, maquinaria de empaquetado y agrupación, sinfines de granos y mecanismos de transporte.

  • Astilladoras de madera agrícolas: Accionamientos verticales y horizontales de 90° para trituradoras de ramas y equipos de procesamiento, incluidos modelos con entrada PTO como el ND B198.
  • Labranza rotativa: Accionamientos angulares para máquinas de cultivo, con versiones de rueda libre como ND B313 para proteger el sistema de rotor.
  • Sistemas de transporte y sinfín: Unidades equipadas con embrague como ND B1102E para transmisión de transportadores y sinfines de granos.
  • Atado y embalaje: Cajas compactas en ángulo recto que caben dentro de espacios reducidos para implementos.

Integramos la caja de cambios en la máquina como un componente de transmisión, no como un artículo de catálogo independiente. Eso significa que coordinamos las extensiones del eje, los chaveteros o estrías, las dimensiones de las bridas y la dirección de rotación con el diseño del equipo. Cuando se necesita un paquete de transmisión completo, podemos incluir cajas de cambios, accesorios y componentes de control en un acuerdo de suministro integral.

Opciones de configuración y personalización

Varios modelos de la serie B admiten configuraciones más allá de una opción de catálogo fija. Las especificaciones de relación, eje y engranaje se pueden personalizar según sea necesario, y la dirección de rotación se puede especificar para operación unidireccional. Para proyectos OEM y ODM, trabajamos a partir de dibujos, muestras o datos de condiciones de trabajo del cliente.

Nuestro Cajas de cambios personalizadas El programa amplía esto aún más cuando la serie B no coincide con el sobre o el requisito de carga. Contamos con recursos internos de investigación y desarrollo, desarrollo de moldes, mecanizado de prototipos y producción, por lo que el camino de personalización puede pasar del diseño al prototipo y a la producción en masa sin traspasar decisiones críticas de ingeniería a un tercero.

Variables de configuración comunes que esperamos definir en un proyecto de la serie B:

  • Potencia de entrada, velocidad de entrada y velocidad de salida requerida o relación de transmisión
  • Par de salida, ciclo de trabajo y frecuencia de sobrecarga esperada
  • Posición de montaje vertical, horizontal o en ángulo y espacio disponible
  • Dimensiones del eje de entrada y salida, requisitos de chavetero o ranura
  • Entrada de PTO, adaptador de motor hidráulico o acoplamiento de eje directo
  • Dirección de rotación y cualquier requisito de rueda libre o embrague.
  • Nivel de sellado necesario para condiciones de polvo, agua y limpieza.

Sistema de Calidad y Aseguramiento de Fábrica

Hangzhou Hengnie es un fabricante directo con sistemas independientes de producción, procesamiento e I+D. La fábrica opera bajo un modelo de línea de ensamblaje estandarizado y los procesos clave utilizan equipos avanzados. También diseñamos y construimos equipos y moldes automatizados internamente, lo que nos da control sobre los pasos de fabricación que más afectan la precisión y consistencia de la caja de cambios.

La calidad se gestiona a través de un marco de gestión de calidad basado en ISO. Aplicamos control de material entrante, seguimiento de procesos e inspección del producto final. Para las cajas de engranajes, el alcance de la inspección cubre la precisión dimensional, el rendimiento del engranaje, el sellado, el estado del ensamblaje, el acabado de la superficie y el embalaje de exportación. Se pueden organizar productos personalizados para pruebas de aceptación en fábrica antes del envío, con informes de inspección y documentación de envío preparados como parte del contrato.

Debido a que la serie B está diseñada para condiciones de campo, las pruebas finales no se limitan a una verificación de funcionamiento libre. Verificamos el sellado, el acoplamiento de los engranajes, la libertad de rotación y la consistencia del montaje antes de embalar la unidad para su exportación.

Información que utilizamos para configurar su solución

Para preparar una propuesta precisa, nuestro equipo de ingeniería necesita las condiciones de funcionamiento de la máquina, no sólo el número de modelo. La siguiente lista son los datos mínimos del proyecto que utilizamos para configurar una caja de cambios de la serie B y cotizar la variante correcta.

  • Condiciones de entrada: potencia en kW o HP, velocidad de entrada en RPM y fuente de energía (PTO, motor, motor eléctrico, motor hidráulico).
  • Requisito de salida: velocidad de salida requerida, relación de transmisión, par de salida o el aumento de velocidad necesario para la herramienta accionada.
  • Ciclo de trabajo: funcionamiento continuo, intermitente o con carga de impacto, incluida la frecuencia de arranque y parada y el uso estacional.
  • Diseño de montaje: orientación vertical u horizontal, dirección del eje y espacio físico disponible en el implemento.
  • Detalles del eje: diámetro, longitud, chavetero o estría del eje de salida, y si la entrada y la salida deben girar en la misma dirección o en dirección opuesta.
  • Medio ambiente: nivel de polvo, exposición al agua o barro, rango de temperatura y método de limpieza.
  • Especificación del proyecto: Dibujo o muestra para replicación ODM, volumen objetivo, método de embalaje y mercado de destino.

Cuando estos puntos están claros, devolvemos una recomendación de configuración con la relación aplicable, la variante de carcasa, el tratamiento del eje y cualquier función auxiliar requerida. La revisión temprana de estos parámetros reduce las revisiones posteriores y nos brinda una base clara para el muestreo y la producción en serie.

Mantenimiento, repuestos y soporte posventa

Los recorridos agrícolas sólo deben detenerse para realizar tareas de mantenimiento programadas. La serie B está diseñada para un mantenimiento rutinario reducido, pero cuando se necesitan piezas de repuesto, suministramos piezas originales. Repuestos y componentes de cajas de cambios como engranajes cilíndricos, engranajes cónicos, ejes de transmisión y ejes de toma de fuerza. Esto mantiene el mantenimiento directo y evita sustituciones no documentadas.

Después de la entrega, proporcionamos documentación técnica que incluye dibujos, manuales de especificaciones y guías de instalación para el montaje y puesta en marcha del equipo. La consulta técnica remota está disponible para análisis de fallas y preguntas sobre las condiciones de trabajo, y continuamos realizando un seguimiento después de que la caja de cambios entre en servicio. El embalaje de exportación se organiza para transporte marítimo de larga distancia y logística transfronteriza, y la documentación de embalaje y envío se confirma antes del envío.

Preguntas frecuentes

¿Se puede construir la serie B para instalación tanto vertical como horizontal?

Sí. Modelos como ND B151 y ND B315 están diseñados específicamente para montaje vertical, mientras que otras configuraciones de la serie B admiten instalación horizontal en ángulo recto. En una propuesta, confirmamos la posición de montaje, la dirección del eje de salida y el envolvente disponible para que la caja de cambios coincida con el diseño del implemento en lugar de requerir un cambio de diseño.

¿Qué relaciones y rangos de velocidad cubre la serie B?

La gama incluye cajas de bisel en ángulo recto de 1:1, unidades reductoras de 1:3 y aumentadores de velocidad de 1:1,66 a 1:3. El ND B330 es un aumentador de velocidad dedicado para máquinas que deben aumentar la velocidad de salida desde una entrada de PTO. Para relaciones no estándar, las especificaciones de eje y engranaje se pueden personalizar según sea necesario.

¿Cómo maneja la serie B las cargas de polvo, barro y golpes de campo?

La carcasa de hierro fundido proporciona la rigidez y amortiguación necesarias para cargas de impacto, mientras que la estructura de sellado mantiene el polvo y el agua alejados de las caras de los engranajes y los cojinetes. Los engranajes mecanizados con precisión mantienen un engrane estable bajo cargas fluctuantes, y los modelos con funciones de embrague o rueda libre agregan protección para los transportadores de sinfín y los cultivadores giratorios.

¿Qué necesitamos enviar para un proyecto de la serie B OEM/ODM?

Un dibujo o muestra es suficiente para la replicación, pero para una nueva condición de trabajo también necesitamos potencia de entrada, velocidad de entrada, par de salida, ciclo de trabajo, posición de montaje y detalles del eje. Con esos datos podemos confirmar la carcasa, la relación, el paquete de sellos y cualquier función auxiliar personalizada antes de cotizar herramientas y producción en masa.

¿Podemos pedir repuestos de la serie B para cajas de cambios existentes en servicio?

Suministramos repuestos originales y componentes de transmisión para nuestras gamas de cajas de cambios, incluidos engranajes cónicos, engranajes cilíndricos, ejes de transmisión y ejes de toma de fuerza. Proporcionar el modelo, la relación y los detalles del eje nos permite identificar la pieza correcta y respaldar un mantenimiento más rápido.
